AD7606多通道波形显示实验#
实验Vivado工程为“ad7606_hdmi_test”。
本实验练习使用ADC，实验中使用的ADC模块型号为AN706，最大采样率200Khz，精度为16位。实验中把AN706的2路输入以波形方式在HDMI上显示出来，我们可以用更加直观的方式观察波形，是一个数字示波器雏形。

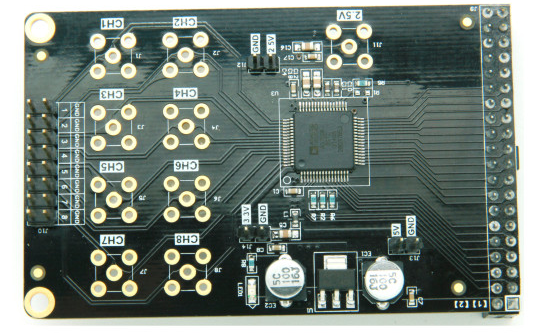

8路200K采样16位ADC模块

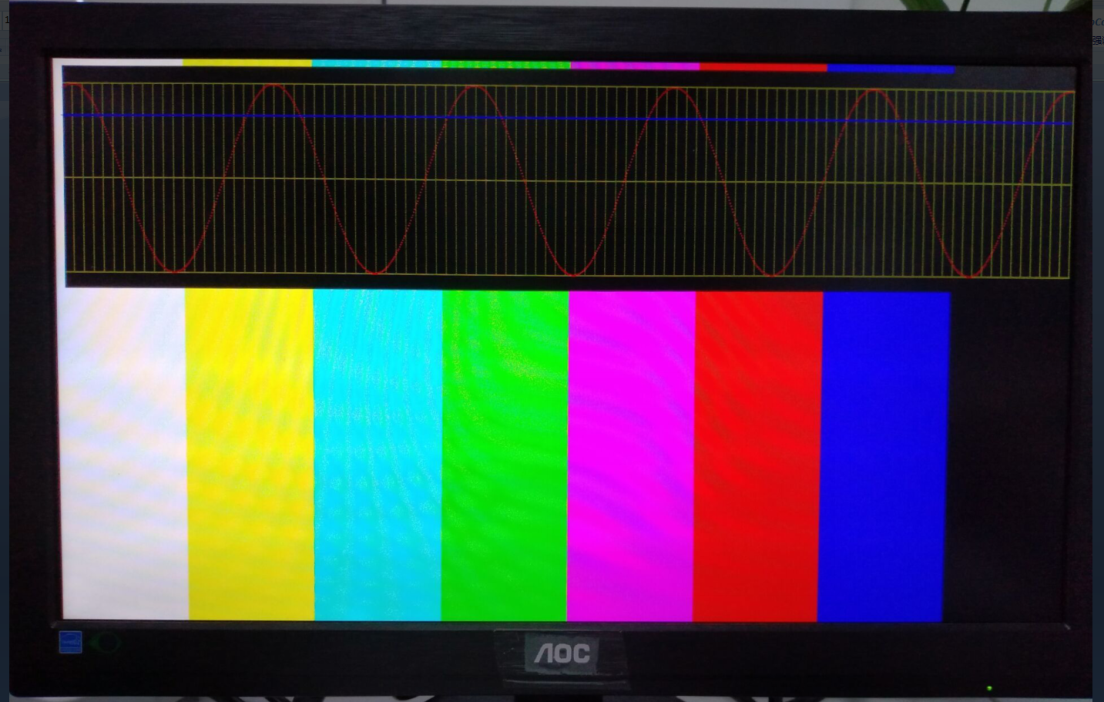

实验预期结果
实验原理#

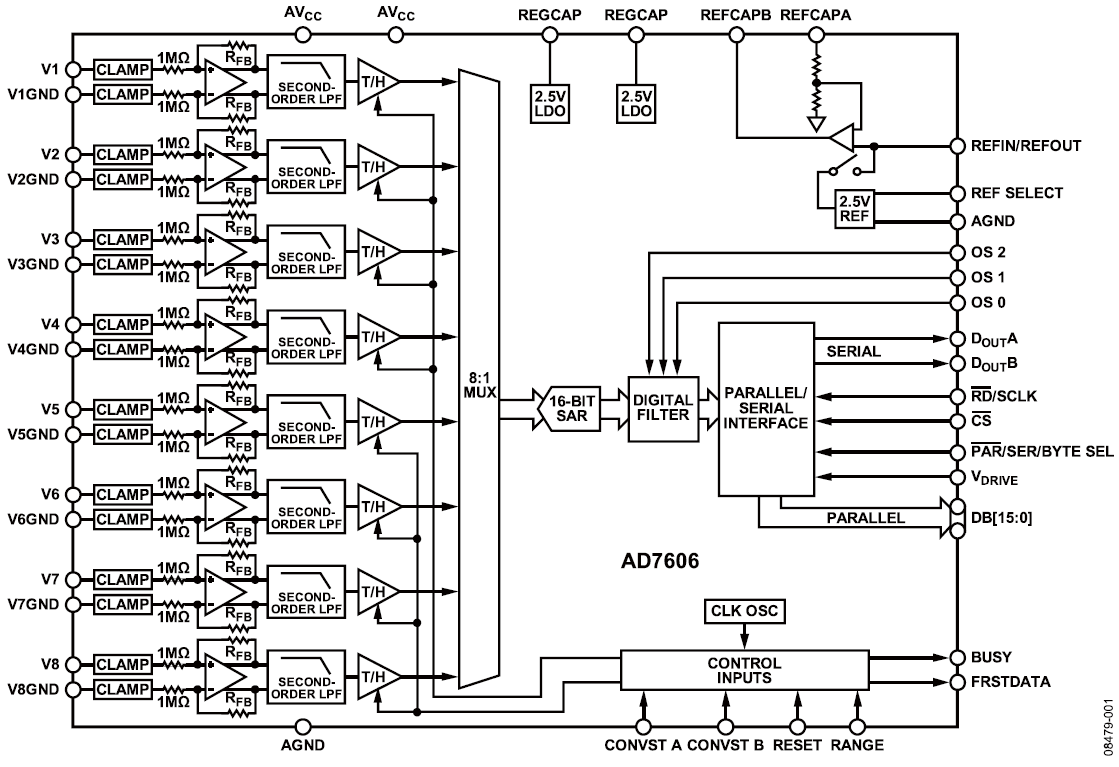

AD7606是一款集成式8通道同步采样数据采集系统，片内集成输入放大器、过压保护电路、二阶模拟抗混叠滤波器、模拟多路复用器、16位200kSPS SAR ADC和一个数字滤波器, 2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。
AD7606采用+5V单电源供电, 可以处理±10V和±5V真双极性输入信号,同时所有通道均以高达200KSPS的吞吐速率采样。输入钳位保护电路可以耐受最高达±16.5V的电压。
无论以何种采样频率工作,AD7606的模拟输入阻抗均为1M欧姆。它采用单电源工作方式,具有片内滤波和高输入阻抗, 因此无需驱动运算放大器和外部双极性电源。
AD7606抗混叠滤波器的3dB截至频率为22kHz; 当采样速率为200kSPS时,它具有40dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动,可以改善信噪比(SNR), 并降低3dB带宽。

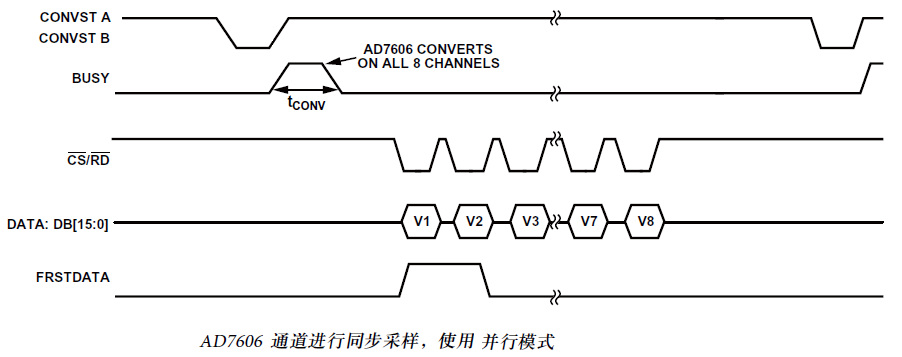

AD7606时序#
AD7606可以对所有8路的模拟输入通道进行同步采样。当两个CONVST引脚(CONVSTA和CONVSTB)连在一起时，所有通道同步采样。此共用CONVST信号的上升沿启动对所有模拟输入通道的同步采样(V1至V8)。
AD7606内置一个片内振荡器用于转换。所有ADC通道的转换时间为tCONV。BUSY信号告知用户正在进行转换，因此当施加CONVST上升沿时，BUSY变为逻辑高电平， 在整个转换过程结束时变成低电平。BUSY信号下降沿用来使所有八个采样保持放大器返回跟踪模式。BUSY下降沿还表示，现在可以从并行总线DB[15:0]读取8个通道的数据。
AD7606配置#
在AN706 8通道的AD模块硬件电路设计中，我们对AD7606的3个配置Pin脚通过加上拉或下拉电阻来设置AD7606的工作模式。
AD7606这款芯片支持外部基准电压输入或内部基准电压。如果使用外部基准电压，芯片的REFIN/REFOUT需要外接一个2.5V的基准源。如果使用内部的基准电压。REFIN/REFOUT引脚为2.5V的内部基准电压输出。REF SELECT引脚用于选择内部基准电压或外部基准电压。在本模块中，因为考虑到AD7606的内部基准电压的精度也非常高（2.49V~2.505V)，所以电路设计选择使用了内部的基准电压。
Pin脚名 |
设置电平 |
说明 |
|---|---|---|
REF SELECT |
高电平 |
使用内部的基准电压2.5V |
AD7606的AD转换数据采集可以采用并行模式或者串行模式， 用户可以通过设置PAR/SER/BYTE SEL引脚电平来设置通信的模式。我们在设计的时候，选择并行模式读取AD7606的AD数据。
Pin脚名 |
设置电平 |
说明 |
|---|---|---|
PAR/SER/BYTE SEL |
低电平 |
选择并行接口 |
AD7606的AD模拟信号的输入范围可以设置为±5V或者是±10V，当设置±5V输入范围时，1LSB=152.58uV；当设置±10V输入范围时，1LSB=305.175uV 。用户可以通过设置RANGE引脚电平来设置模拟输入电压的范围。我们在设计的时候，选择±5V的模拟电压输入范围。
Pin脚名 |
设置电平 |
说明 |
|---|---|---|
RANGE |
低电平 |
模拟信号输入范围选择：±5V |

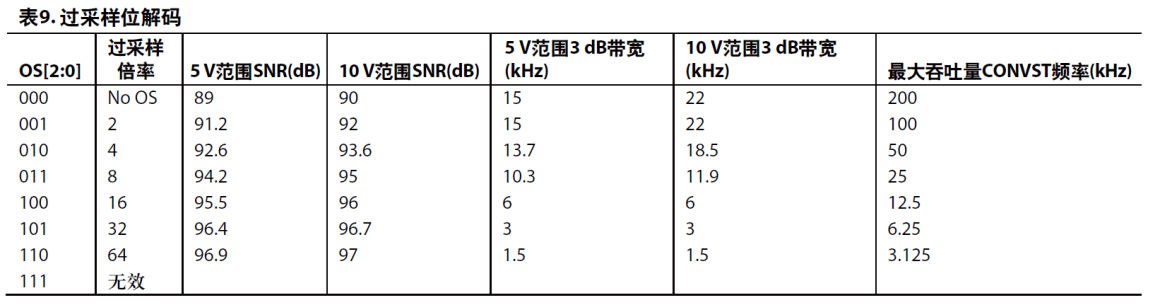

AD7606内置一个可选的数字一阶sinc滤波器，在使用较低吞吐率或需要更高信噪比的应用中，应使用滤波器。数字滤波器的过采样倍率由过采样引脚OS[2:0]控制。下表提供了用来选择不同过采样倍率的过采样位解码。
在AN706模块的硬件设计中, OS[2:0]已经引到外部的接口中，FPGA或CPU可以通过控制OS[2:0]的管脚电平来选择是否使用滤波器，以达到更高的测量精度。
AD7606 AD转换#

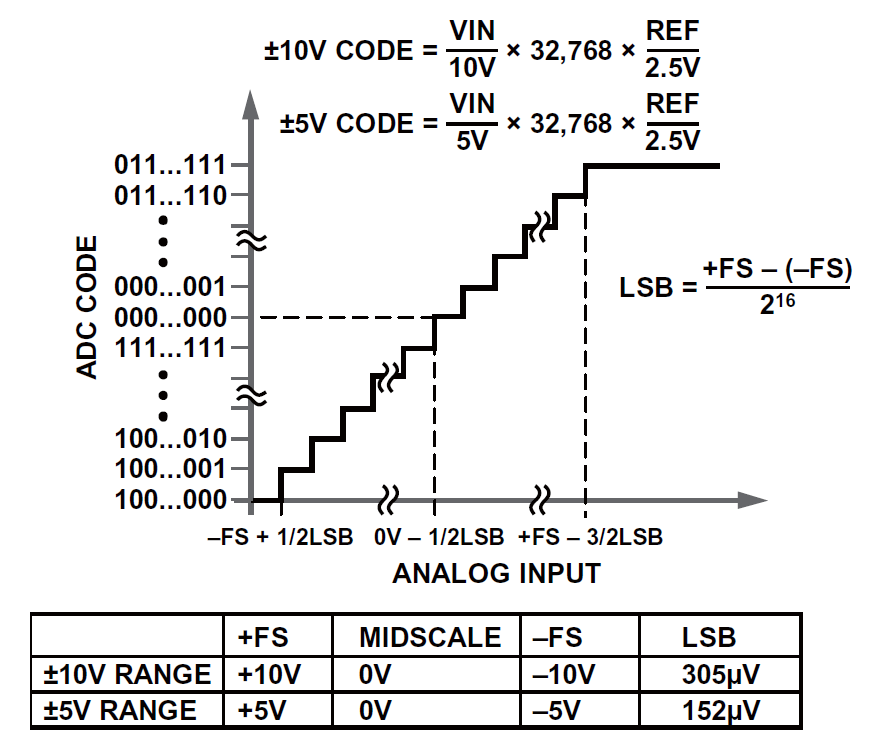

AD7606的输出编码方式为二进制补码。所设计的码转换在连续LSB整数的中间(既1/2LSB和3/2LSB)进行。AD7606的LSB大小为FSR/65536。AD7606的理想传递特性如下图所示：
程序设计#

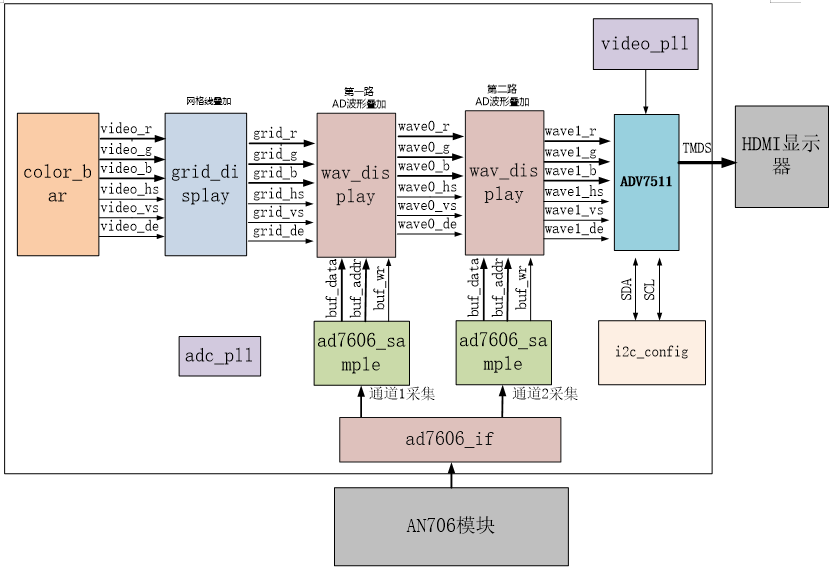

本实验显示部分是基于前面的HDMI显示彩条的实验，在彩条上叠加网格线和波形, 整个项目的框图如下图所示：
ad7606_if模块为AN706的接口模块，完成AD706输入的8路AD的数据采集，按照AD706芯片的时序产生AD转换信号ad_convstab，等待ADC忙信号无效后，产生片选信号，依次读取8路AD数据。
信号名称 |
方向 |
宽度 (bit) |
说明 |
|---|---|---|---|
clk |
in |
1 |
系统时钟 |
rst_n |
in |
1 |
异步复位，低复位 |
adc_data |
in |
16 |
ADC数据输入 |
ad_busy |
in |
1 |
ADC忙信号 |
first_data |
in |
1 |
第一通道数据指示信号 |
ad_os |
out |
3 |
ADC过采样 |
ad_cs |
out |
1 |
ADC片选 |
ad_rd |
out |
1 |
ADC读信号 |
ad_reset |
out |
1 |
ADC复位信号 |
ad_convstab |
out |
1 |
ADC转换信号 |
a dc_data_valid |
in |
1 |
ADC数据有效 |
ad_ch1 |
out |
16 |
ADC通道1数据 |
ad_ch2 |
out |
16 |
ADC通道2数据 |
ad_ch3 |
out |
16 |
ADC通道3数据 |
ad_ch4 |
out |
16 |
ADC通道4数据 |
ad_ch5 |
out |
16 |
ADC通道5数据 |
ad_ch6 |
out |
16 |
ADC通道6数据 |
ad_ch7 |
out |
16 |
ADC通道7数据 |
ad_ch8 |
out |
16 |
ADC通道8数据 |
ad7606_sample模块主要完成ad706的单路数据转换。首先需要对输入数据转换为无符号数，最后的数据只取高8位的数据，数据宽度转换到8bit（为了跟其它8位的AD模块程序兼容）。另外每次采集1280个数据，然后等待一段时间再继续采集下面的1280个数据。
信号名称 |
方向 |
宽度 (bit) |
说明 |
|---|---|---|---|
adc_clk |
in |
1 |
adc系统时钟 |
rst |
in |
1 |
异步复位，高复位 |
adc_data |
in |
16 |
ADC数据输入 |
a dc_data_valid |
in |
1 |
adc数据有效 |
adc_buf_wr |
out |
1 |
ADC数据写使能 |
adc_buf_addr |
out |
12 |
ADC数据写地址 |
adc_buf_data |
out |
8 |
无符号8位ADC数据 |
ad7606_sample模块端口
grid_display模块主要完成视频图像的网格线叠加，本实验将彩条视频输入，然后叠加一个网格后输出， 这一块网格区域提供给后面的波形显示模块使用，这个网格区域是位于显示器水平方向（从左到右）从9到1018，垂直方向（从上到下）从9到308的视频显示位置。
信号名称 |
方向 |
宽度 (bit) |
说明 |
|---|---|---|---|
pclk |
in |
1 |
像素时钟 |
rst_n |
in |
1 |
异步复位，低电平复位 |
i_hs |
in |
1 |
视频行同步输入 |
i_vs |
in |
1 |
视频场同步输入 |
i_de |
in |
1 |
视频数据有效输入 |
i_data |
in |
24 |
视频数据输入 |
o_hs |
out |
1 |
带网格视频行同步输出 |
o_vs |
out |
1 |
带网格视频场同步输出 |
o_de |
out |
1 |
带网格视频数据有效输出 |
o_data |
out |
24 |
带网格视频数据输出 |
grid_display模块端口
wav_display显示模块主要是完成波形数据的叠加显示，模块内含有一个双口ram，写端口是由ADC采集模块写入，读端口是显示模块。在网格显示区域有效的时候，每行显示都会读取RAM中存储的AD数据值，跟Y坐标比较来判断显示波形或者不显示。
信号名称 |
方向 |
宽度 (bit) |
说明 |
|---|---|---|---|
pclk |
in |
1 |
像素时钟 |
rst_n |
in |
1 |
异步复位，低电平复位 |
wave_color |
in |
24 |
波形颜色，rgb |
adc_clk |
in |
1 |
adc模块时钟 |
adc_buf_wr |
in |
1 |
adc数据写使能 |
adc_buf_addr |
in |
12 |
adc数据写地址 |
adc_buf_data |
in |
8 |
adc数据，无符号数 |
i_hs |
in |
1 |
视频行同步输入 |
i_vs |
in |
1 |
视频场同步输入 |
i_de |
in |
1 |
视频数据有效输入 |
i_data |
in |
24 |
视频数据输入 |
o_hs |
out |
1 |
带网格视频行同步输出 |
o_vs |
out |
1 |
带网格视频场同步输出 |
o_de |
out |
1 |
带网格视频数据有效输出 |
o_data |
out |
24 |
带网格视频数据输出 |
wav_display模块端口

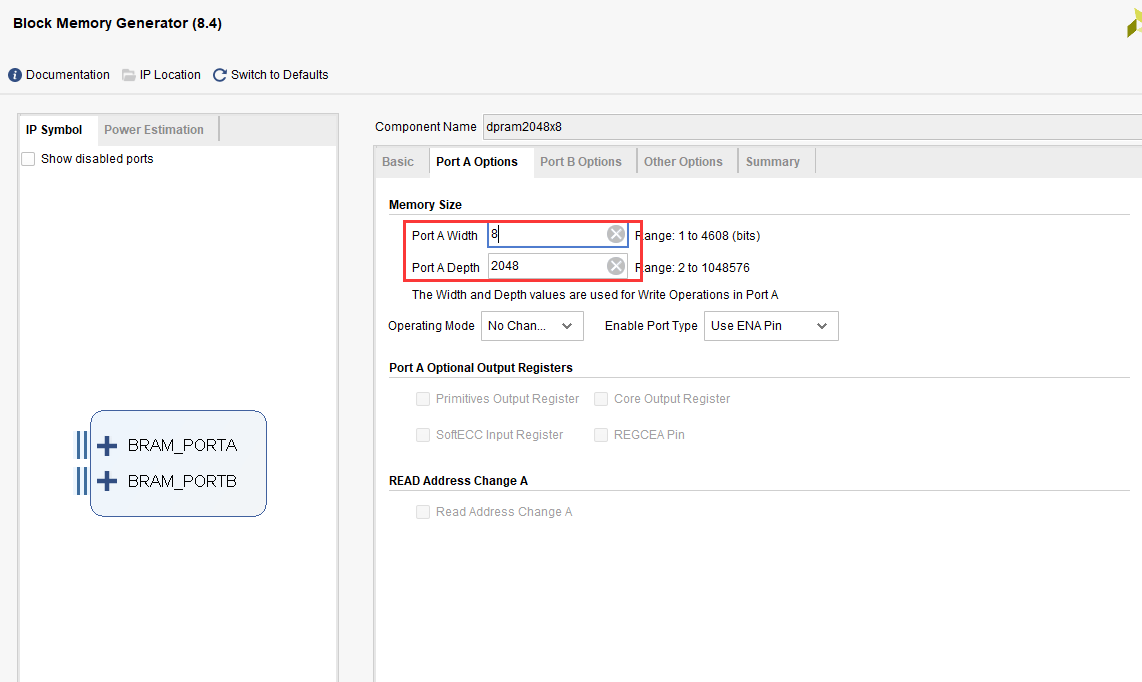

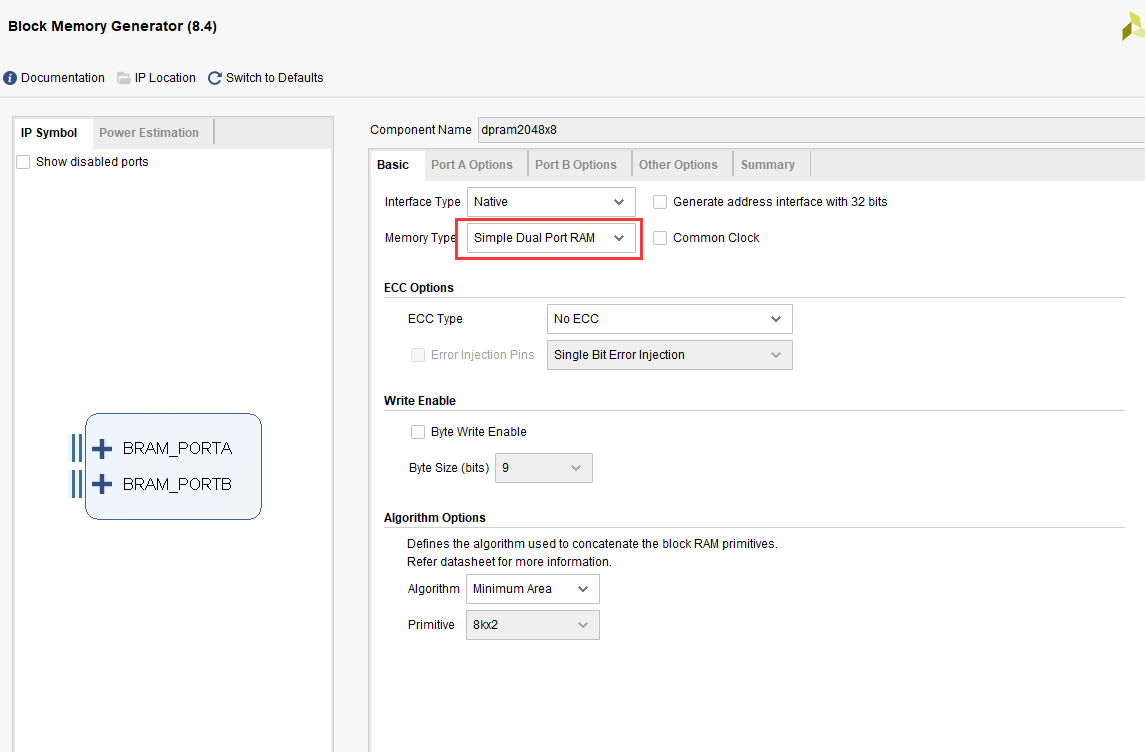

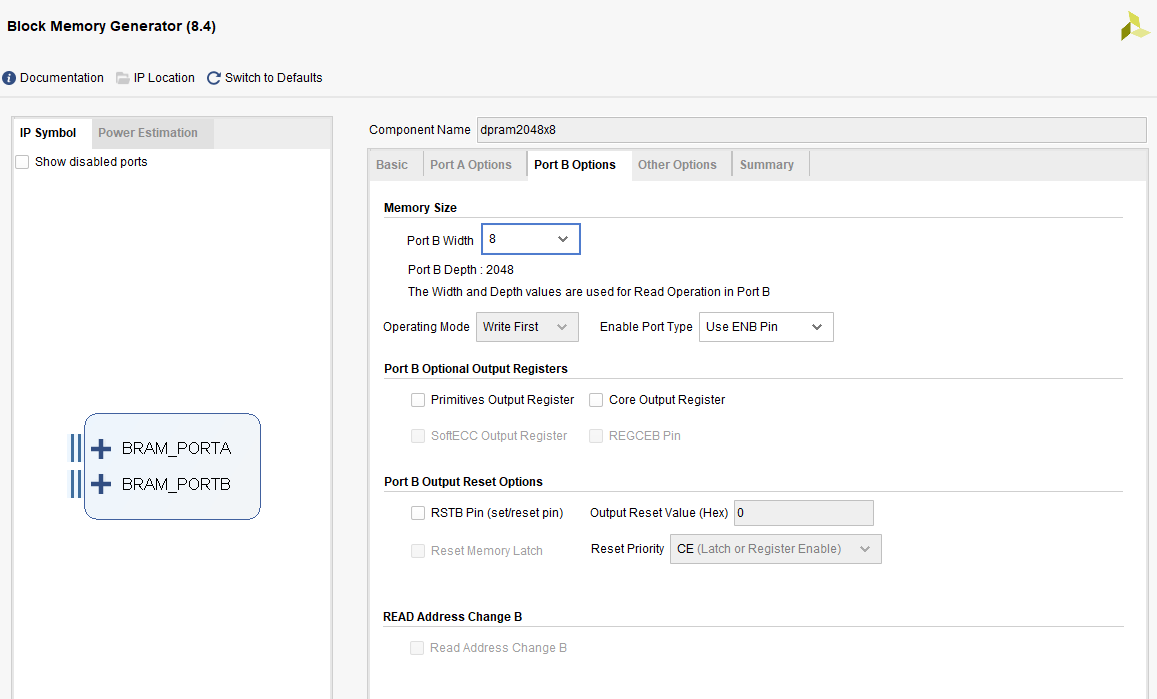

RAM的配置如下：
timing_gen_xy模块为其它模块的子模块，完成视频图像的坐标生成，x坐标，从左到右增大，y坐标从上到下增大。
信号名称 |
方向 |
宽度 (bit) |
说明 |
|---|---|---|---|
clk |
in |
1 |
系统时钟 |
rst_n |
in |
1 |
异步复位，低电平复位 |
i_hs |
in |
1 |
视频行同步输入 |
i_vs |
in |
1 |
视频场同步输入 |
i_de |
in |
1 |
视频数据有效输入 |
i_data |
in |
24 |
视频数据输入 |
o_hs |
out |
1 |
视频行同步输出 |
o_vs |
out |
1 |
视频场同步输出 |
o_de |
out |
1 |
视频数据有效输出 |
o_data |
out |
24 |
视频数据输出 |
x |
out |
12 |
坐标x输出 |
y |
out |
12 |
坐标y输出 |
timing_gen_xy模块端口
实验现象#

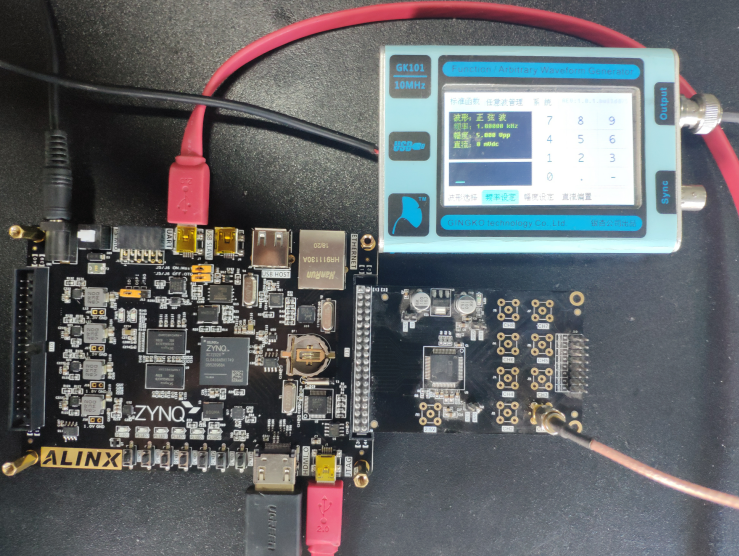

连接电路如下，插入AN706模块，连接SMA到波形发生器，为了方便观察显示效果，波形发生器采样频率设置范围为500Hz~10KHz，电压幅度最大为10V，结果即为本章最前面的效果图。
AX7020/AX7010硬件连接图（J11扩展口）
