基于DAC模块的Scatter/Gather DMA使用（AN9767）#

实验Vivado工程为“ad9767_sg_dma”。

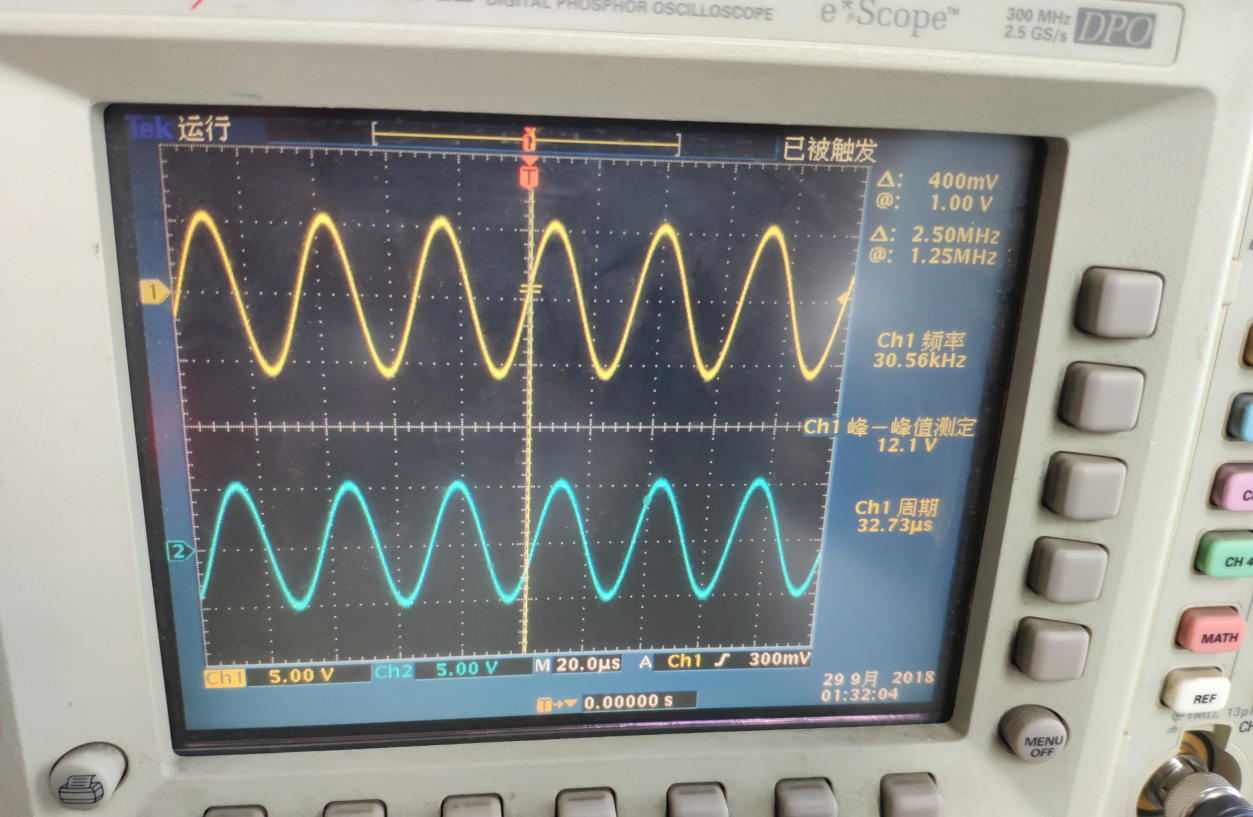

本章以AN9767模块为例演示SG DMA的读通路使用，即MM2S通路。下图为原理框图，由于AD9767是双通道，带宽也比较大，因此考虑用两个HP口，本实验最终实验为双通道DAC同时输出波形，并通过示波器观察。

双通道14位DA模块说明#

参数参数说明

黑金双通道14位DA输出模块AN9767采用ANALOG DEVICES公司的AD9767芯片，支持独立双通道、14位、125MSPS的数模转换。模块留有一个40针的排母用于连接FPGA开发板，2个BNC连接器用于模拟信号的输出。

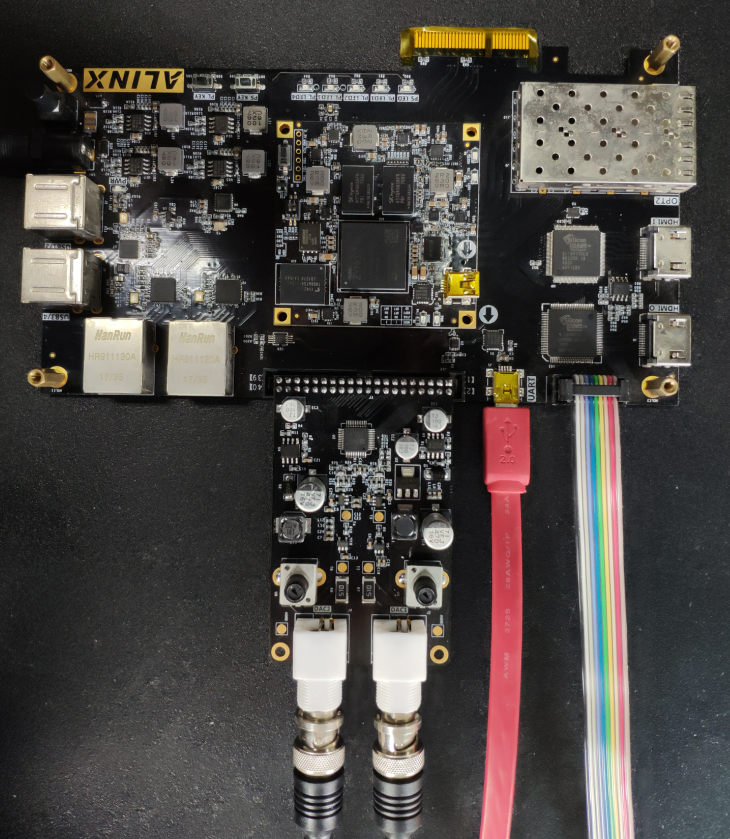

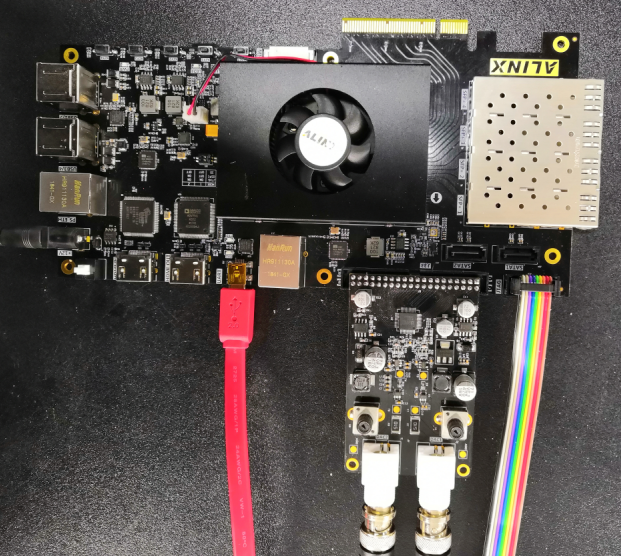

AN9767模块实物照片如下：

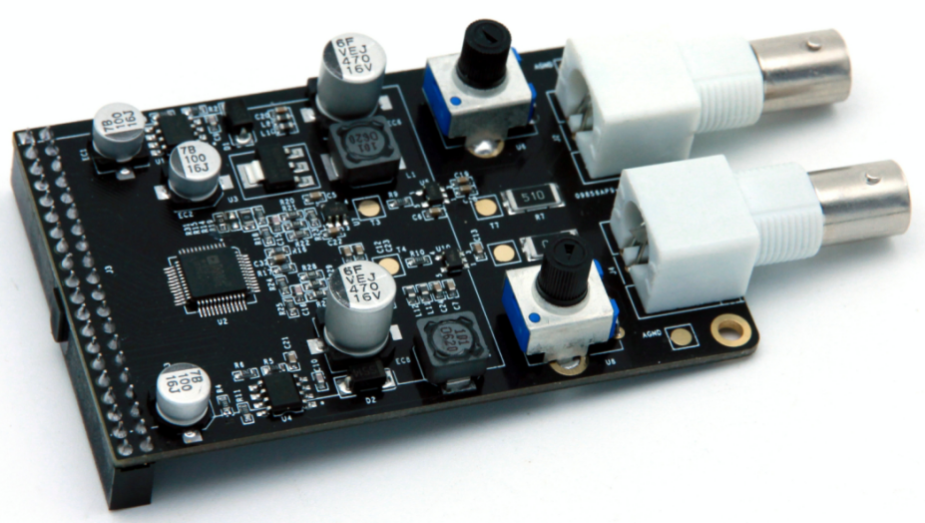

AN9767模块正面图

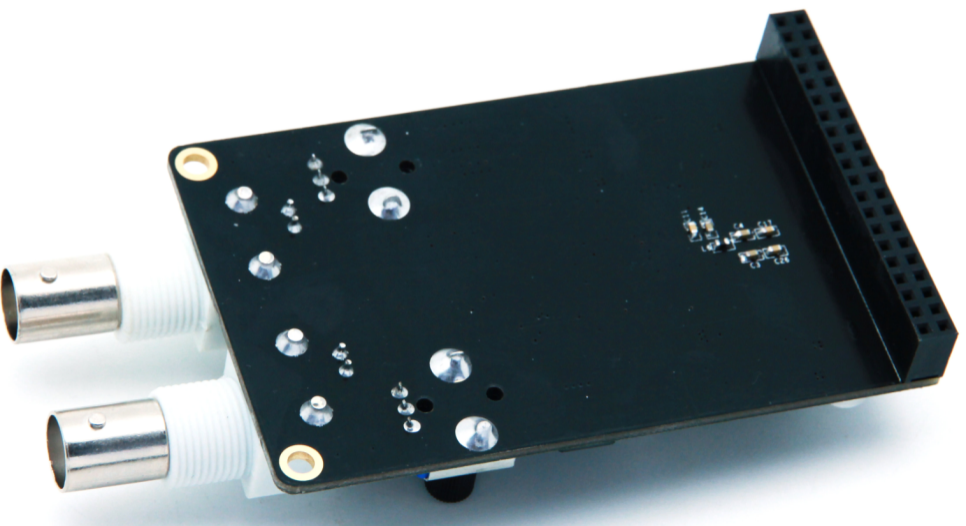

AN9767模块背面图

以下为AN9767双通道DA模块的详细参数:

DA转换芯片：AD9767；
通道数：2通道；
DA转换位数：14bit；
DA更新速率：125 MSPS；
输出电压范围：-5V~+5V；
模块PCB层数：4层，独立的电源层和GND层；
模块接口：40针2.54mm间距排座，方向向下；
工作温度：-40°~85°模块使用芯片均满足工业级温度范围
输出接口：2路BNC模拟输出接口（用BNC线可以直接连接到示波器）；

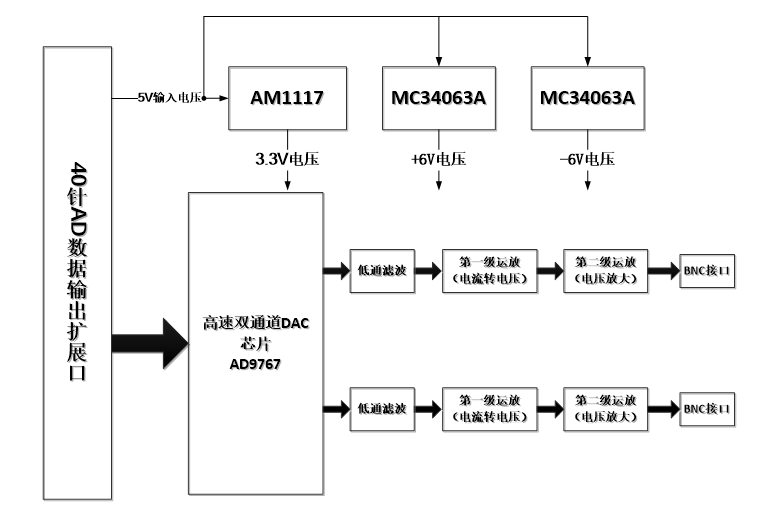

AN9767模块的原理设计框图如下：

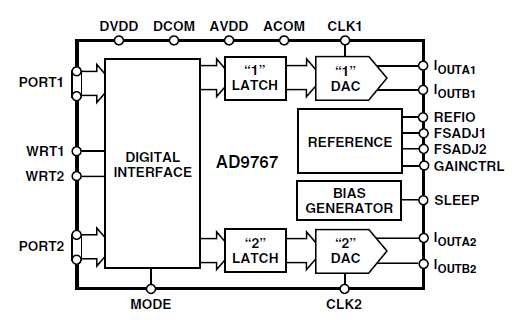

AD9767是双端口、高速、双通道、14位CMOS DAC, 芯片集成两个高品质TxDAC+®内核、一个基准电压源和数字接口电路,采用48引脚小型LQFP封装。器件提供出色的交流和直流性能，同时支持最高125 MSPS的更新速率。AD9767的功能框图如下：

电流电压转换及放大

AD9767的两路DA输出都为补码形式的电流输出IoutA和IoutB。当AD9767数字输入为满量程时（DAC的输入的14位数据都为高），IoutA输出满量程的电流输出20mA。IoutB输出的电流为0mA。具体的电流和DAC的数据的关系如下公式所.. image:: images/21_media/image6.png

其中IoutFS=32 x Iref，在AN9767模块设计中, Iref的值由电阻R16的值决定，如果R16=19.2K，那Iref的值就是0.625mA。这样IoutFS的值就是20mA。

AD9767输出的电流通过第一级运放AD6045转换成-1V~+1V的电压。具体的转换电路如下图所.. image:: images/21_media/image7.png

第一级运放转换后的-1V~+1V的电压通过第二级运放变换到更高幅度的电压信号，这个运放的幅度大小可以通过调整板上的可调电阻来改变。通过第二级运放，模拟信号的输出范围高达-5V~+5V。

下表为数字输入信号和各级运放输出后的电压对照表：

D AC数据输入值	AD 9767电流输出	第一级运放输出	第二级运放输出
3 fff(14位全高）	+20mA	-1V	+5V
0(14位全低）	-20mA	+1V	-5V
2000（中间值）	0mA	0V	0V

接口时序

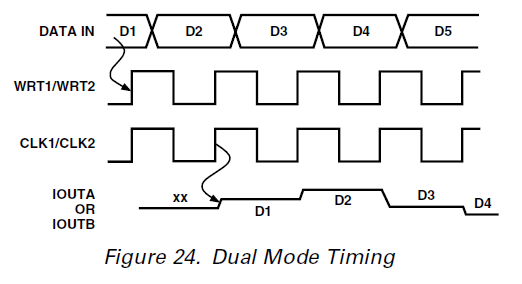

AD9767芯片的数字接口可以通过芯片的模式管脚(MODE)来配置成双端口模式(Dual)或者交叉(Interleaved)模式。在AN9767模块设计中，AD9767芯片是工作在双端口模式，双通道的DA数字输入接口是独立分开的。双端口模式(Dual)的数据时序图如下图所示：

AD9767芯片的DA数据通过时钟CLK和写信号WRT的上升沿输入到芯片进行DA转换。

硬件环境搭建#

搭建硬件#

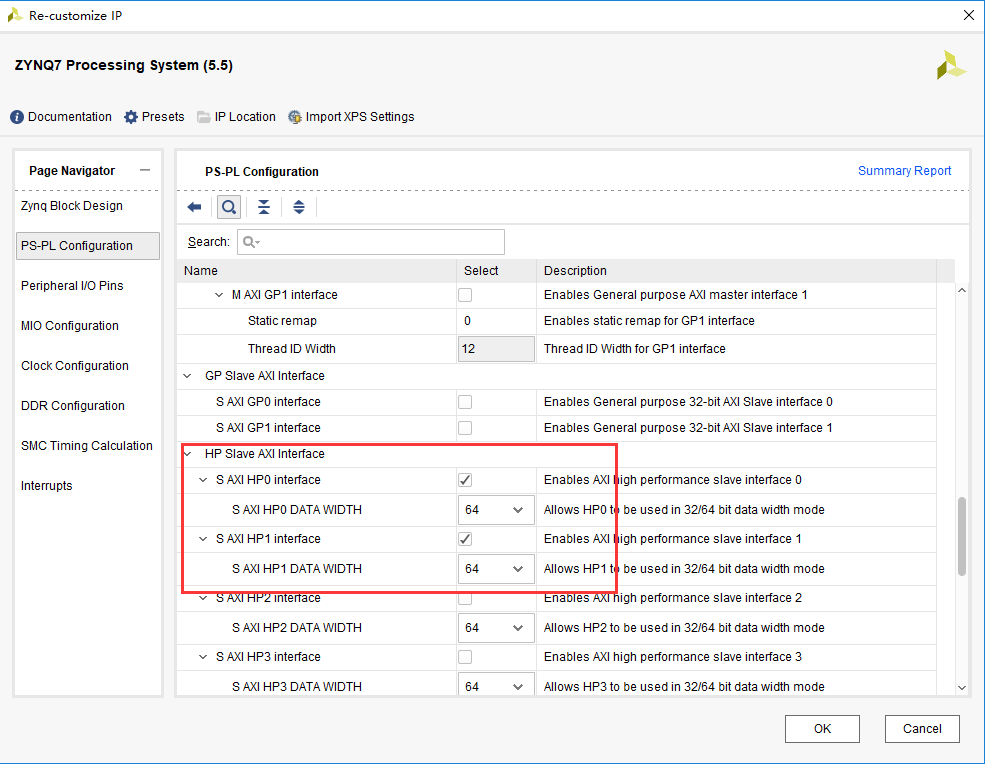

在“DMA使用之DAC波形发生器（AN108）”工程基础上，进行改动。由于双通道每路带宽都能达到125MHz*14bit = 1.75Gbps，为了双通道不抢占interconnect资源，因此在此实验中用两路HP口连接两个通道。

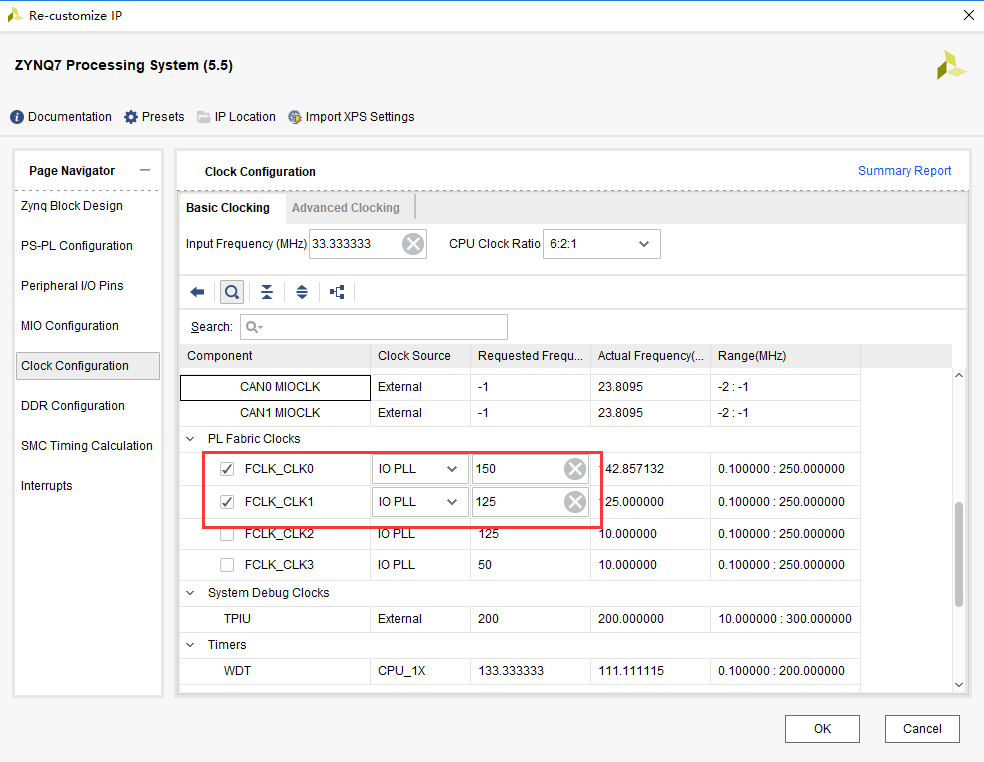

设置FCLK_CLK0为150MHz，用于AXI总线使用，设置FCLK_CLK1为125MHz，用于连接AD9767时钟。

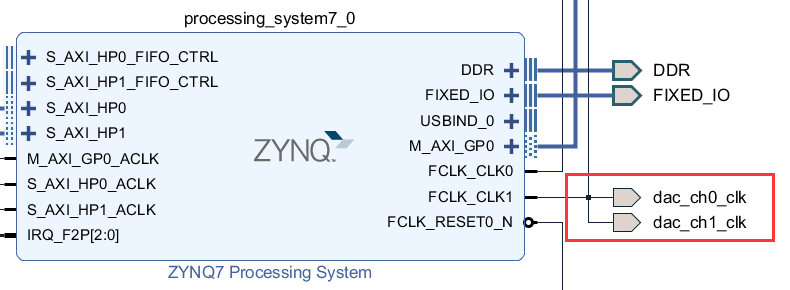

引出两路时钟

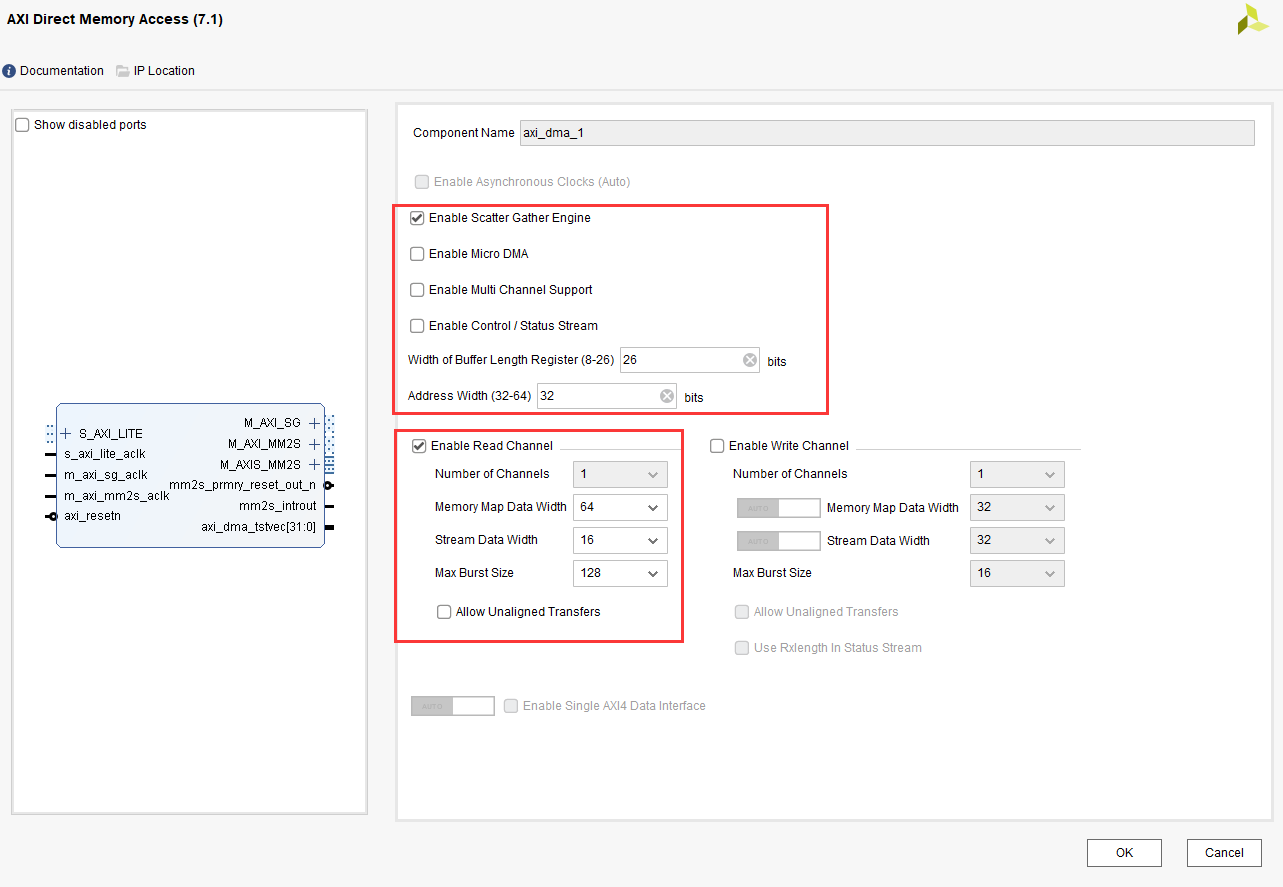

设置DMA如下，使能SG功能，buffer宽度设为最大，打开读通道，Stream Data Width设为16，连接ad9767发送模块，每个模块连接一个DMA。

添加两个ad9767_send模块，此模块功能为ARM发送start命令后，就不断的读取内部FIFO中的数据，FIFO的数据是由DMA通过AXIS MM2S接口写入的。并将数据接口和wrt接口引出。

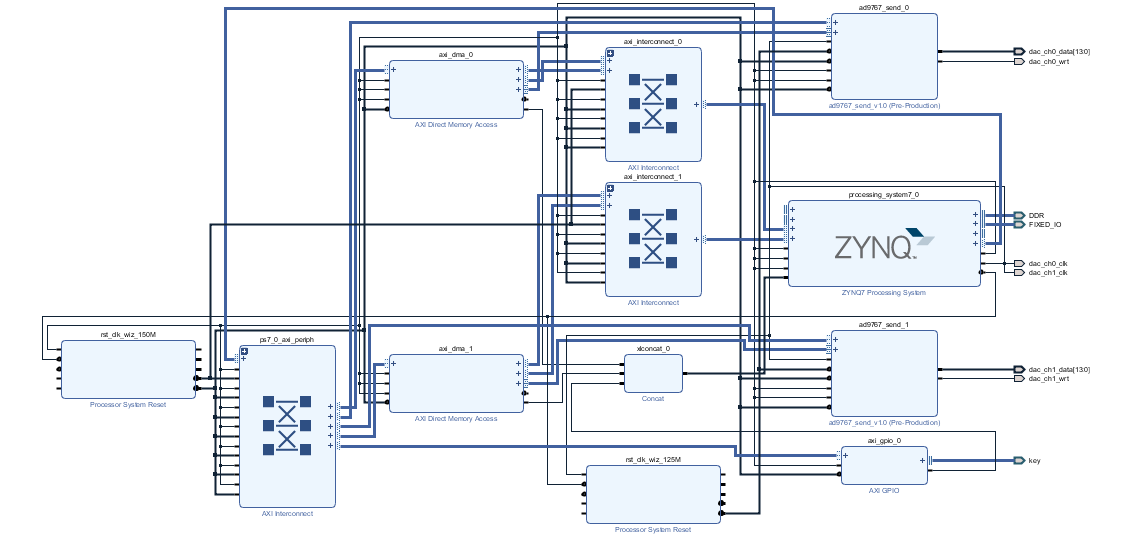

连接各个模块，最终连接结果如下：

添加准备好的ad9767.xdc文件，生成Bitstream。

DAC自定义IP功能介绍#

由于需要将波形数据通过DMA传输到DAC，与DMA的接口为AXIS流接口，因此需要将AXIS流数据转换成DAC数据，同时DAC的时钟与AXIS时钟频率不同，需要添加FIFO进行跨时钟域数据处理。同时需要实现AXIS Slave功能。工作流程为：

ARM配置DAC的启动寄存器和数据长度寄存器。
DMA使用AXIS接口将数据写入FIFO
DAC状态机查询FIFO中有一定数据后，开始将数据读出。由于AXIS的时钟频率较快，可以保证DAC读出的数据连续。

Vitis程序开发#

关于SG DMA的使用可以参考“基于ADC模块的Scatter/Gather DMA使用（AN108）“一章。

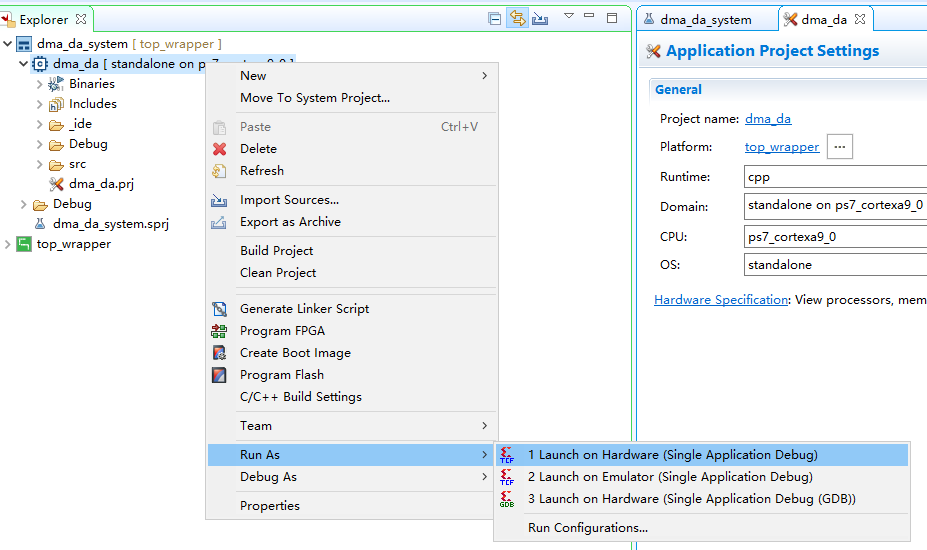

在这里设置两路最大幅度值为2^14，即16384，注意AMP_VAL不能大于MAX_AMP_VAL，可以调节AMP_VAL改变幅值。MAX_PKT_LEN为采集的数据量，注意不能小于1024，因为DMA中断后有一段时间空档，此时没有向FIFO写数据，会导致FIFO会被读空。采集数值越大，有效数据时间越长。DMA时钟为150MHz，DAC时钟为125MHz，因此就能保证FIFO一直不空。
