准备工程及注意事项

准备工程及注意事项#

软件环境#

软件开发环境基于Vivado 2023.1

../_images/image179.png

硬件环境#

开发板型号

芯片型号

AX7015

XCZ7015-2CLG485

AX7010

XCZ7010-1CLG400

AX7020

XCZ7020-2CLG400

AX7021

XC7Z020-2CLG484

注意事项#

所有的工程目录下都有个bootimage文件夹，存放了对应的BOOT.bin文件，可将此文件拷贝到Vitis_image_download文件夹，覆盖原有的BOOT.bin。

../_images/image244.png

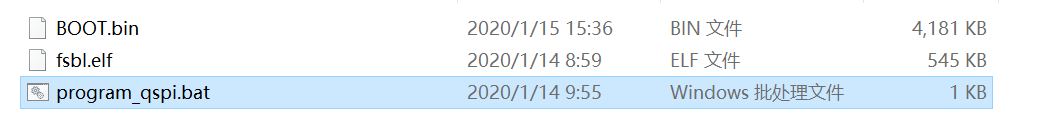

vitis_image_download文件夹在course_s2_vitis目录下面，进入文件夹，右键点击program_qspi.bat，打开编辑

../_images/image337.png ../_images/image437.png

将program_flash路径改成自己的软件安装路径，保存并关闭。

../_images/image534.png

双击program_qspi.bat，即可下载BOOT.BIN到QSPI FLASH，建议用JTAG模式下载。

../_images/image629.png

也可以采用SD卡启动方法，把BOOT.bin文件拷贝到SD内启动。
