PYNQ快速上手#

PYNQ镜像#

AX7010/AX7020出厂程序不支持PYNQ，需要重新烧写镜像到SD卡，烧录方法如下（关于如何制作一个PYNQ镜像，可以参考官网相关教程，本教程不提供镜像制作方法）

  1. 解压镜像压缩包ax7010-2.4.zip或ax7020-2.4.zip，得到一个扩展名为img的文件

  2. sd卡（至少8G，烧写后原有内容全部丢失）用读卡器插在电脑USB口，准备烧写

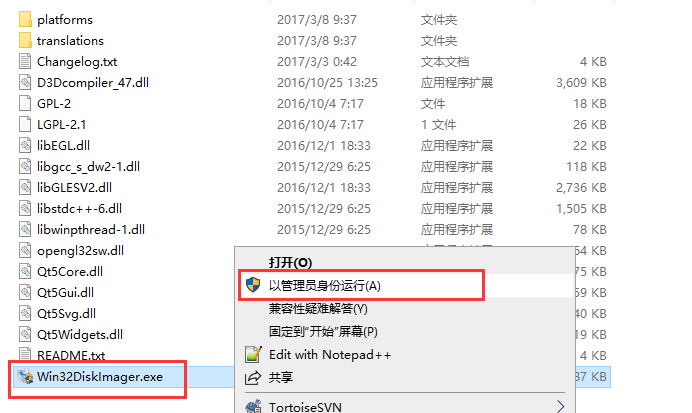

  3. 下载Win32DiskImager镜像烧写工具，这个工具用途广泛，比如树莓派烧写镜像，然后以管理员权限运行

../_images/image1200.png

  1. 选择镜像文件，再选择设备，注意要选sd卡所在盘符，然后点击写入

../_images/image2166.png

  1. 写入完成以后的sd卡，被分为2个分区，第一分区为FAT32，可以在windows下看到，第二分区为EXT4，Windows下不可见。

../_images/image3145.png

运行PYNQ#

  1. sd卡插回开发板，确认开发板启动模式为sd卡模式

  2. 连接开发板网口到路由器（最好支持DHCP），如果路由器支持DHCP，开发板上电后会自动获取IP地址，并可以用主机名pynq来访问，如果不支持DHCP，开发板会启动静态IP地址192.168.2.99

  3. 连接开发板的UART口到电脑的USB口

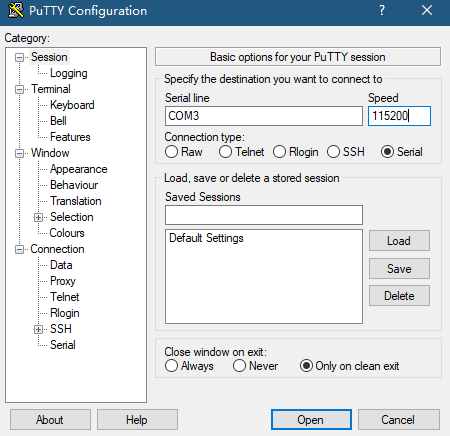

  4. 使用Putty为串口调试工具，使用方法参考基础教程

../_images/image4122.png

  1. 上电运行，从打印信息可以看出跟文件系统是Ubuntu 18.04

../_images/image596.png

  1. 如果路由器支持DHCP，在浏览器里输入http://pynq:9090,如果路由器不支持DHCP，先修改电脑IP到192.168.2.x网段，然后浏览器输入http://192.168.2.99:9090

../_images/image686.png

  1. 输入登录密码：xilinx，点击”Log in”

../_images/image779.png

  1. 可以看到一个类似文件管理器的界面

../_images/image873.png

  1. 先找到一个通俗易懂的例子运行一下，在common文件夹，点击“zynq_clocks.ipynb”

../_images/image965.png

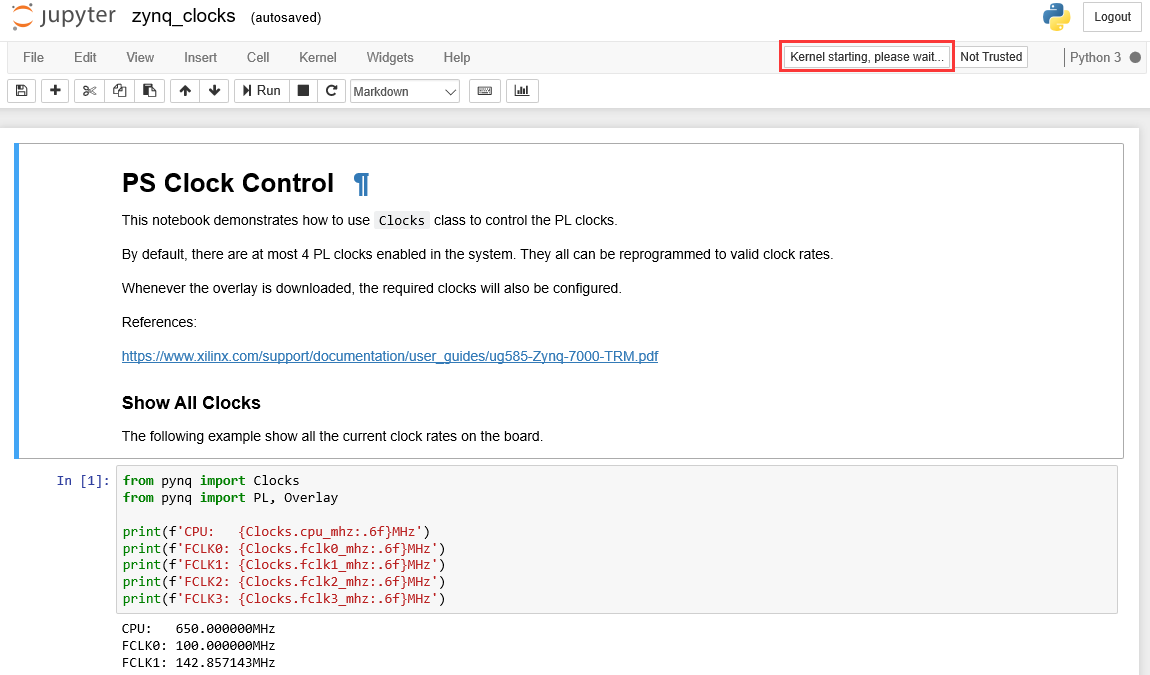

  1. 打开后会有一个状态提示“Kernel starting，please wait…”，这个时候还不能点击“Run”

../_images/image1060.png

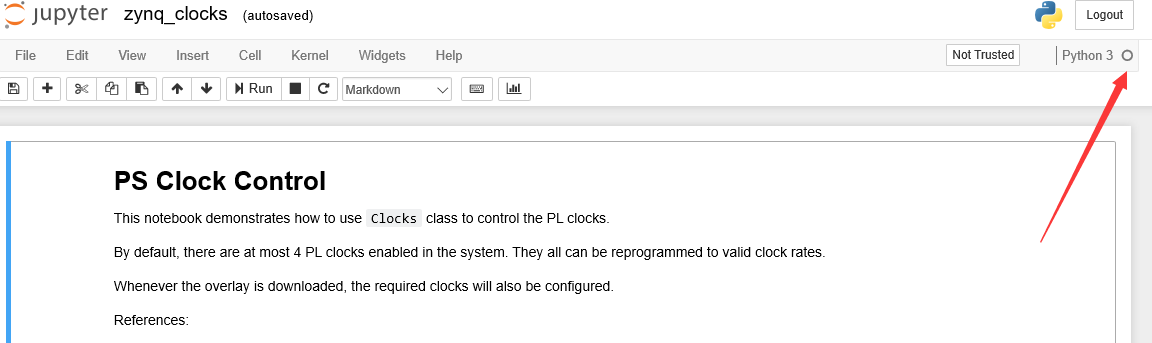

  1. 等状态变为“Kernel idle”是可以点击“Run”

../_images/image11100.png

  1. 用鼠标可以选择称为“cell”的运行单元，运行单元有4类，常用类为Markdown和Code，顾名思义，Code就是代码，Markdown是文本，相当于注释，虽然“cell“都可以运行，但只有标记为”Code“的才有意义

  2. 一般我们从第一个cell开始运行，我们运行第一段代码后，在cell下面会给出打印结果，结果显示cpu主频为666.666666Mhz。特别要注意：每次点击Run后请等待状态变为“Kernel ilde“，再运行下一个cell。

../_images/image1258.png

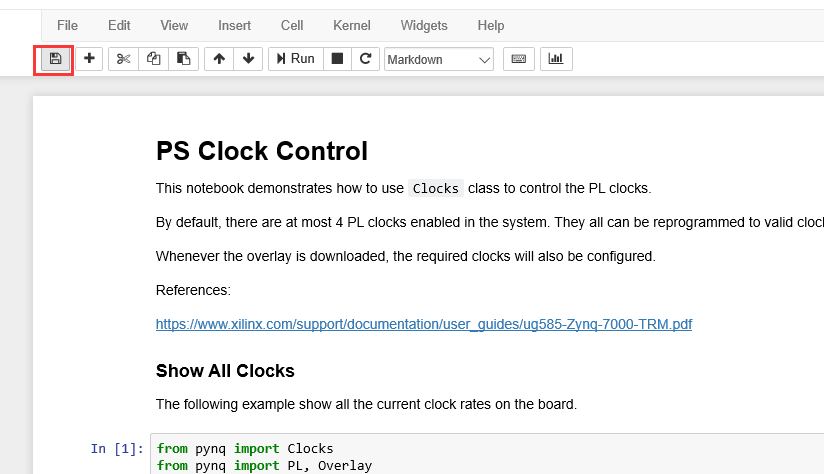

  1. 运行结束后，可以点击保存，当前程序和状态都保存起来

../_images/image1354.png

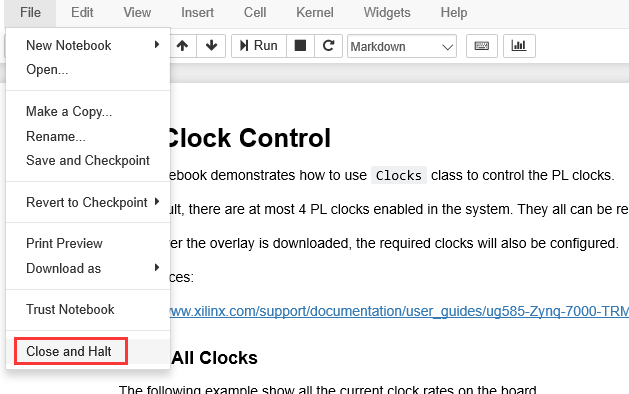

  1. 最后可以点击File –> Close and Halt退出程序

../_images/image1449.png

samba文件共享#

PYNQ提供了了samba共享文件夹，方便上传和下载文件，使用方法如下：

  1. 路由器支持DHCP时在资源管理器里输入\\pynq，不支持的输入\\192.168.2.99

../_images/image1543.png

  1. 双击“xilinx“文件夹

../_images/image1641.png

  1. 用户名和密码都输入“xilinx”

../_images/image1740.png

  1. 可以看到开发板上的文件夹和文件

../_images/image1839.png

常见问题#

使用http://pynq:9090无法访问#

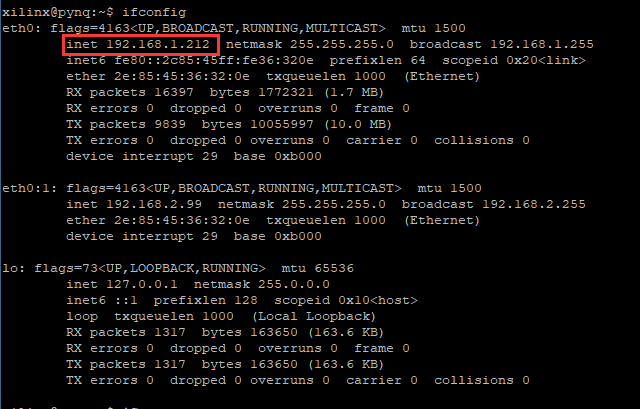

有些系统无法通过hostname访问，这个使用我们要用ip地址直接访问，在串口终端中输入命令ifconfig，eth0的ip地址就是DHCP分配到ip地址，如果没有地址，表明DHCP分配失败。在浏览器输入http://192.168.1.212:9090代替http://pynq:9090

../_images/image1938.png
