自定义IP实验#

实验Vivado工程为“custom_pwm_ip”。

Xilinx官方为大家提供了很多IP核，在Vivado的IP Catalog中可以查看这些IP核，用户在构建自己的系统中，不可能只使用Xilinx官方的免费IP核，很多时候需要创建属于自己的用户IP核，创建自己的IP核有很多好处，例如系统设计定制化；设计复用，可以在在IP核中加入license, 有偿提供给别人使用；简化系统设计和缩短设计时间。用ZYNQ系统设计IP核，最常用的就是使用AXI总线将PS同PL部分的IP核连接起来。本实验将为大家介绍如何在Vivado中构建AXI总线类型的IP核，此IP核用来产生一个PWM，用这个控制开发板上的LED，做一个呼吸灯的效果。

PWM介绍#

我们经常使用PWM来控制LED，蜂鸣器等，通过调节脉冲的占空比来调节LED的亮度。

在其他开发板中我们使用过的一个pwm模块如下：

//////////////////////////////////////////////////////////////////////////////////
//                                                                              //
//                                                                              //
//  Author: meisq                                                               //
//          msq@qq.com                                                          //
//          ALINX(shanghai) Technology Co.,Ltd                                  //
//          heijin                                                              //
//     WEB: http://www.alinx.cn/                                                //
//     BBS: http://www.heijin.org/                                              //
//                                                                              //
//////////////////////////////////////////////////////////////////////////////////
//                                                                              //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd                        //
//                    All rights reserved                                       //
//                                                                              //
// This source file may be used and distributed without restriction provided    //
// that this copyright statement is not removed from the file and that any      //
// derivative work contains the original copyright notice and the associated    //
// disclaimer.                                                                  //
//                                                                              //
//////////////////////////////////////////////////////////////////////////////////

//================================================================================
//   Description:  pwm model
//   pwm out period = frequency(pwm_out) * (2 ** N) / frequency(clk);
//
//================================================================================
//  Revision History:
//  Date          By            Revision    Change Description
//--------------------------------------------------------------------------------
//  2017/5/3     meisq          1.0         Original
//********************************************************************************/
`timescale 1ns / 1ps
module ax_pwm
#(
       parameter N = 32 //pwm bit width
)
(
    input         clk,
    input         rst,
    input[N - 1:0]period,
    input[N - 1:0]duty,
    output        pwm_out
    );

reg[N - 1:0] period_r;
reg[N - 1:0] duty_r;
reg[N - 1:0] period_cnt;
reg pwm_r;
assign pwm_out = pwm_r;
always@(posedge clk or posedge rst)
begin
    if(rst==1)
    begin
        period_r <= { N {1'b0} };
        duty_r <= { N {1'b0} };
    end
    else
    begin
        period_r <= period;
        duty_r   <= duty;
    end
end

always@(posedge clk or posedge rst)
begin
    if(rst==1)
        period_cnt <= { N {1'b0} };
    else
        period_cnt <= period_cnt + period_r;
end

always@(posedge clk or posedge rst)
begin
    if(rst==1)
    begin
        pwm_r <= 1'b0;
    end
    else
    begin
        if(period_cnt >= duty_r)
            pwm_r <= 1'b1;
        else
            pwm_r <= 1'b0;
    end
end

endmodule

可以看到这个PWM模块需要2个参数“period”、“duty”来控制频率和占空比，”period”为步进值，也就是计数器每个周期要加的值。Duty为占空比的值。我们需要设计一些寄存器来控制这些参数，这里需要使用AXI总线，PS通过AXI总线来读写寄存器。

PWM频率 = \(\frac{period}{2\hat{}N} \times clk频率\) (单位为Hz)

PWM占空比 = 1 - \(\frac{duty + 1}{2\hat{}N}\)

Vivado工程建立#

用”ps_hello”工程另存为一个名为“custom_pwm_ip”工程

创建自定义IP#

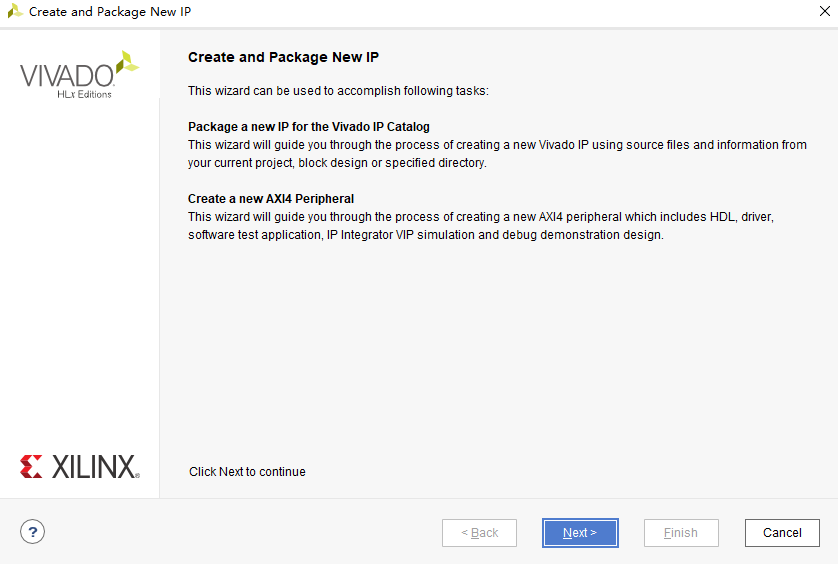

点击菜单“Tools->Create and Package IP…”

选择“Next”

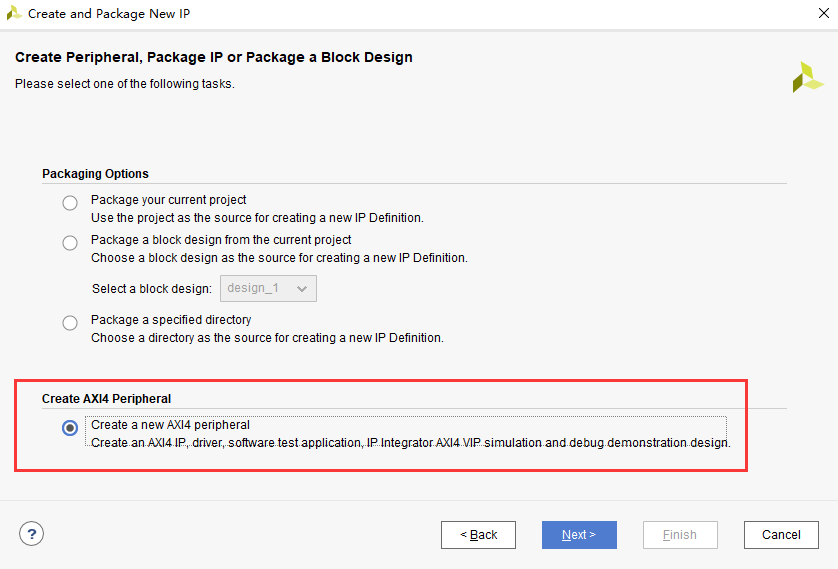

选择创建一个新的AXI4设备

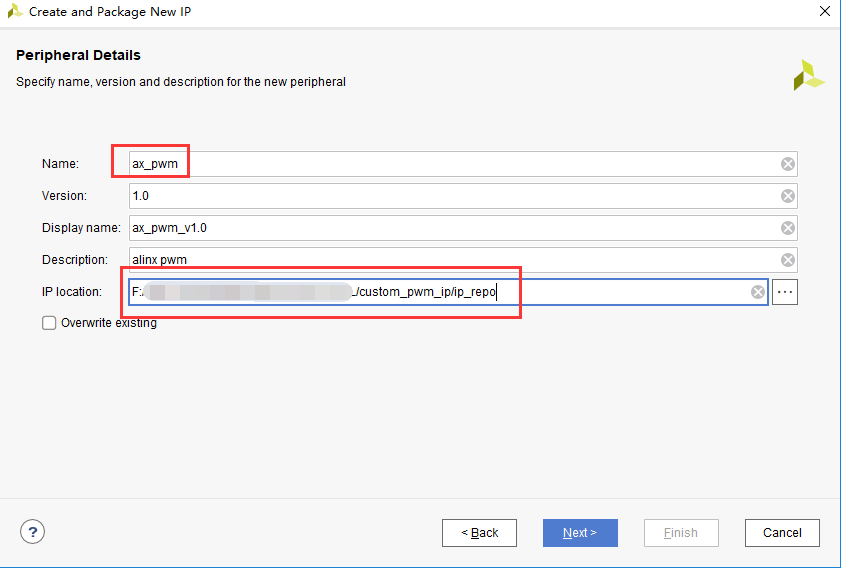

名称填写“ax_pwm”,描述填写“alinx pwm”，然后选择一个合适的位置用来放IP

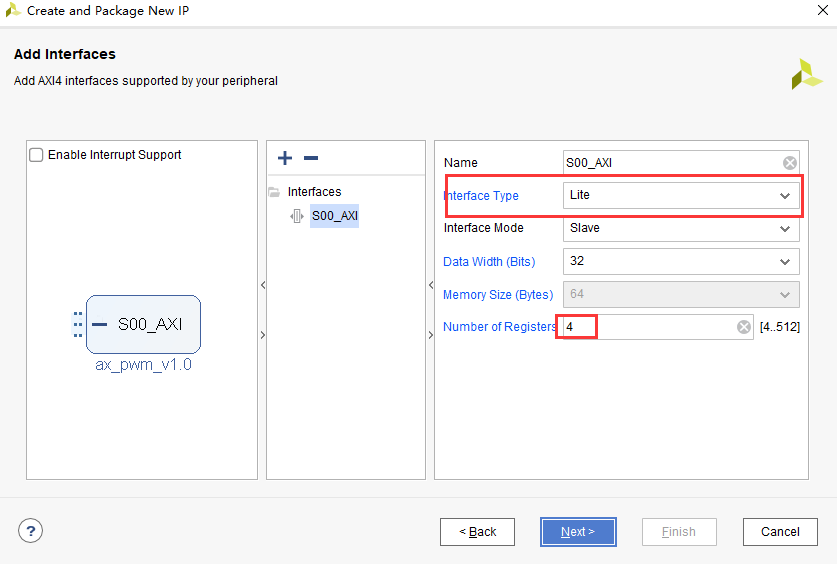

下面参数可以指定接口类型、寄存器数量等，这里不需要修改，使用AXI Lite Slave接口，4个寄存器。

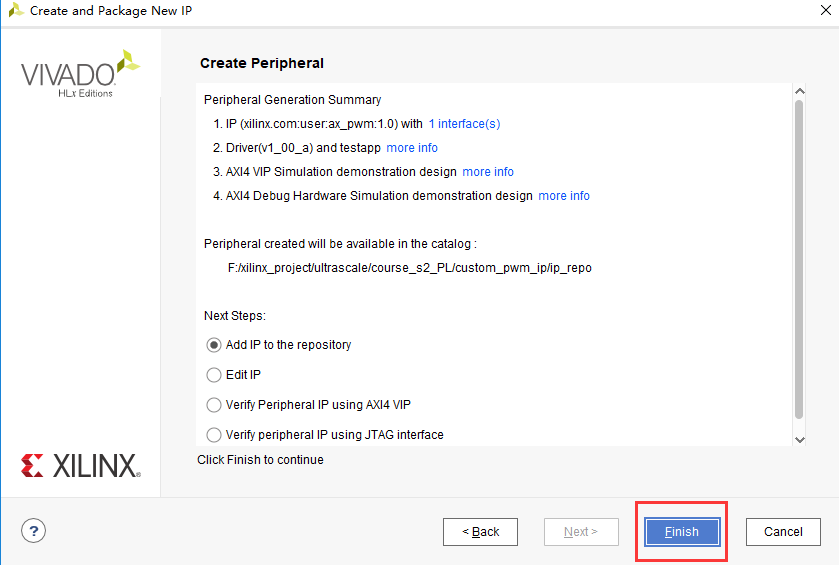

点击“Finish”完成IP的创建

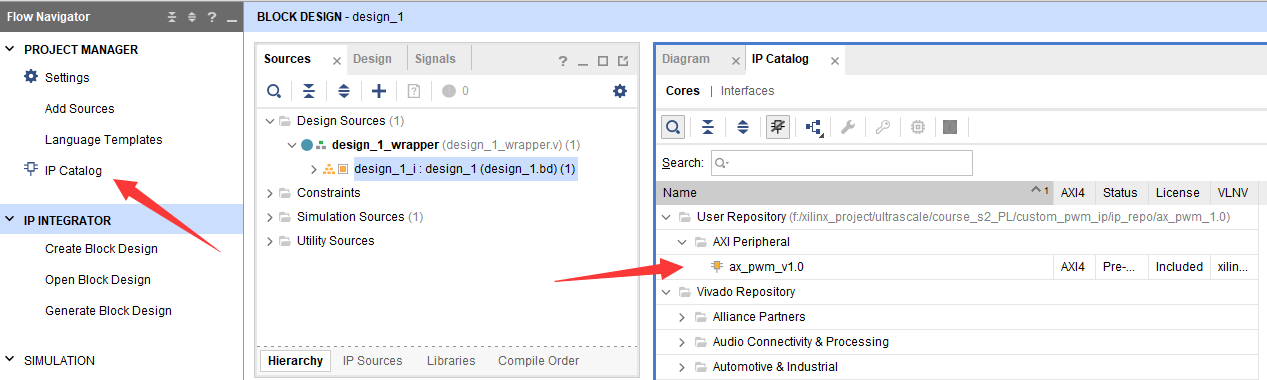

在“IP Catalog”中可以看到刚才创建的IP

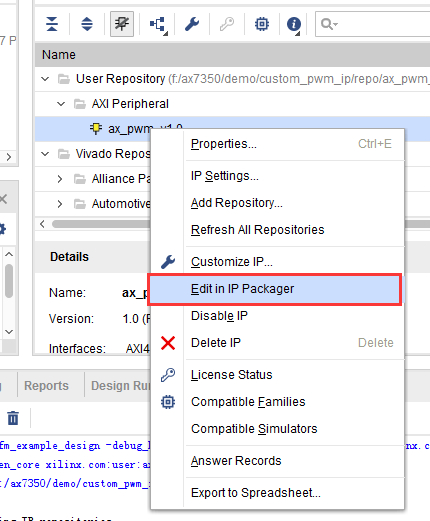

这个时候的IP只有简单的寄存器读写功能，我们需要修改IP，选择IP，右键“Edit in IP Packager”

这是弹出一个对话框，可以填写工程名称和路径，这里默认，点击“OK”

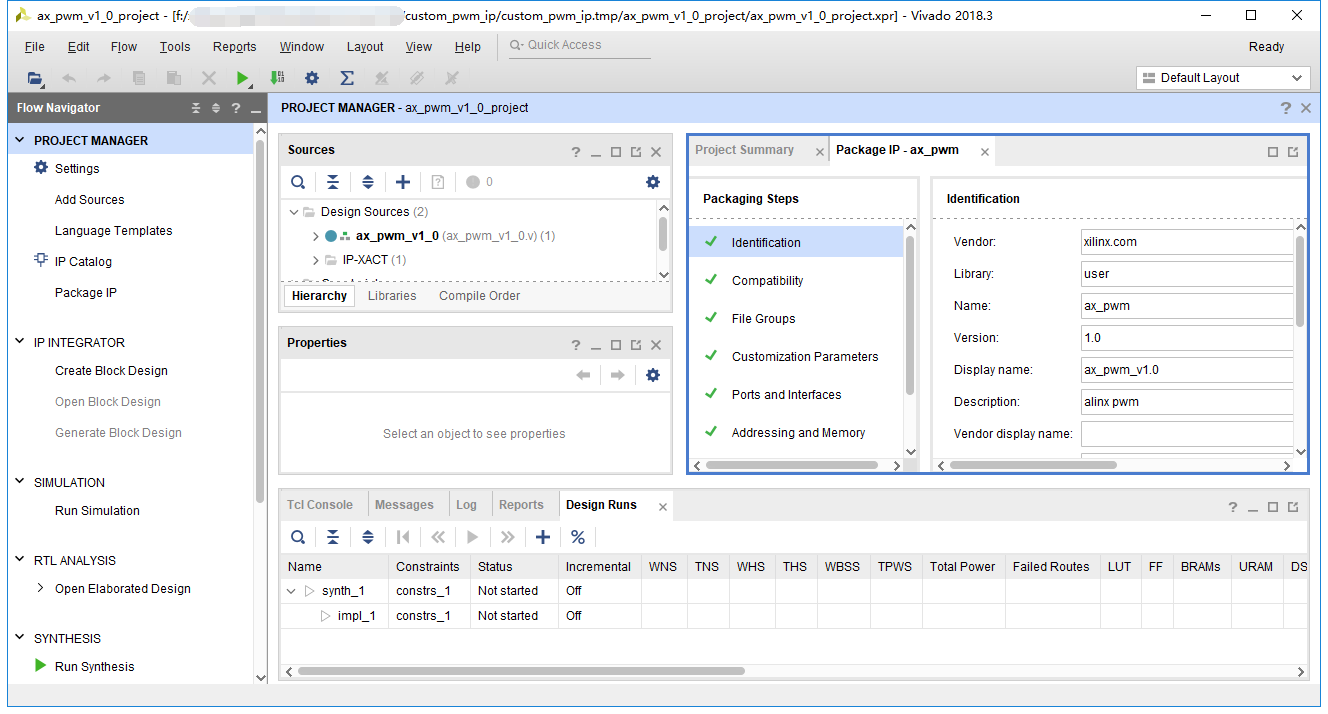

Vivado打开了一个新的工程

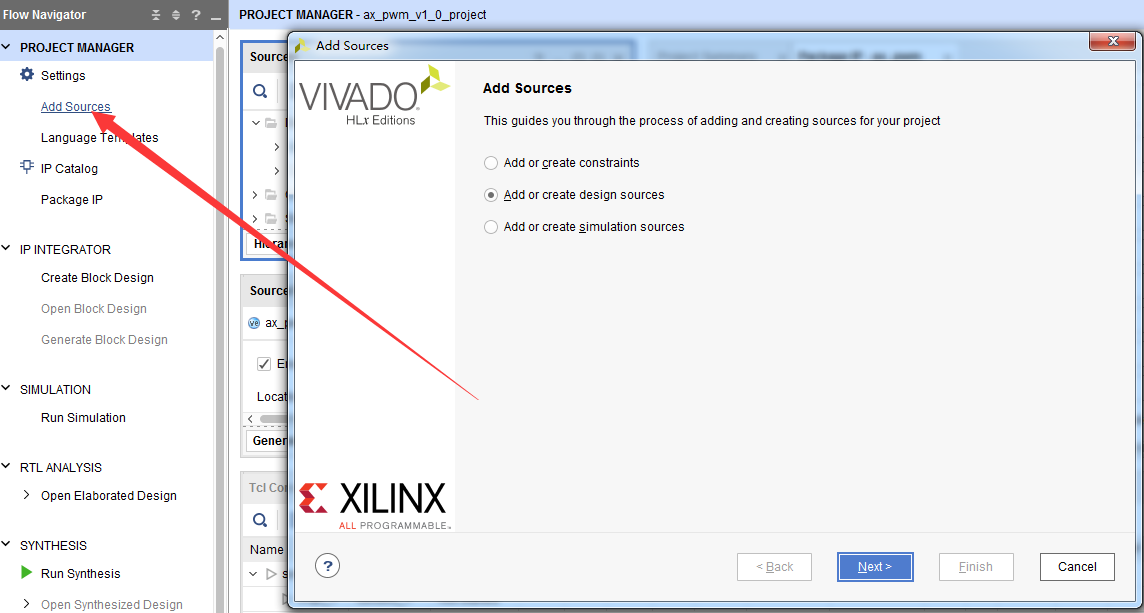

添加PWM功能的核心代码

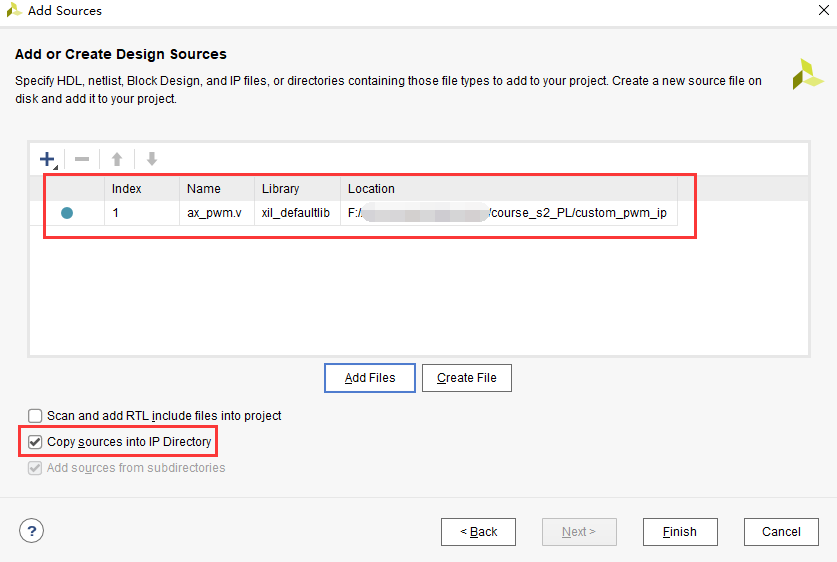

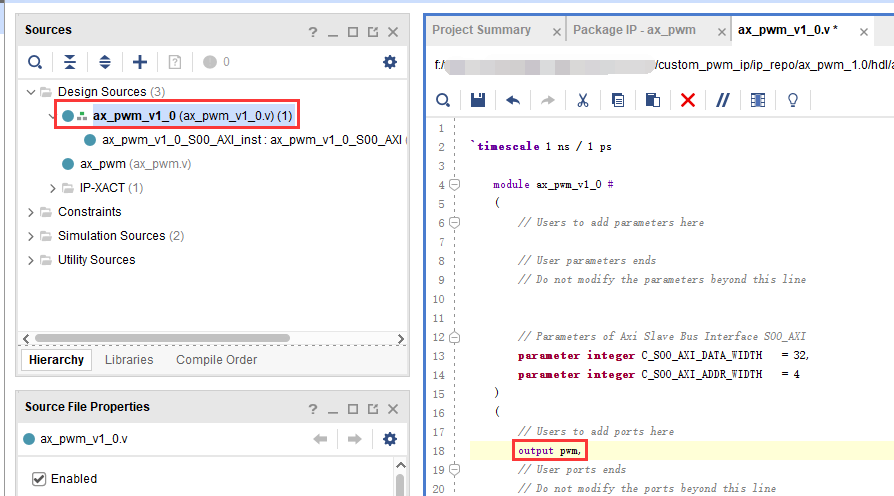

修改“ax_pwm_v1_0.v”，添加一个pwm输出端口

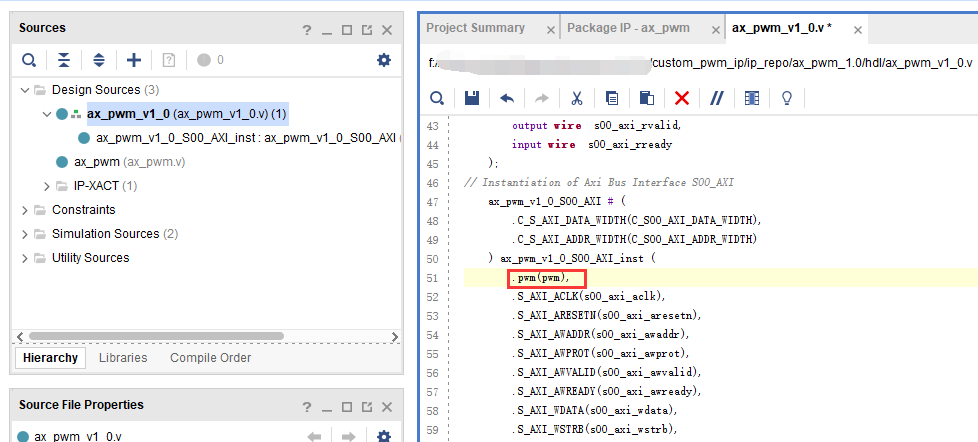

修改“ax_pwm_v1_0.v”，在例化“ax_pwm_V1_0_S00_AXI”,中添加pwm端口的例化

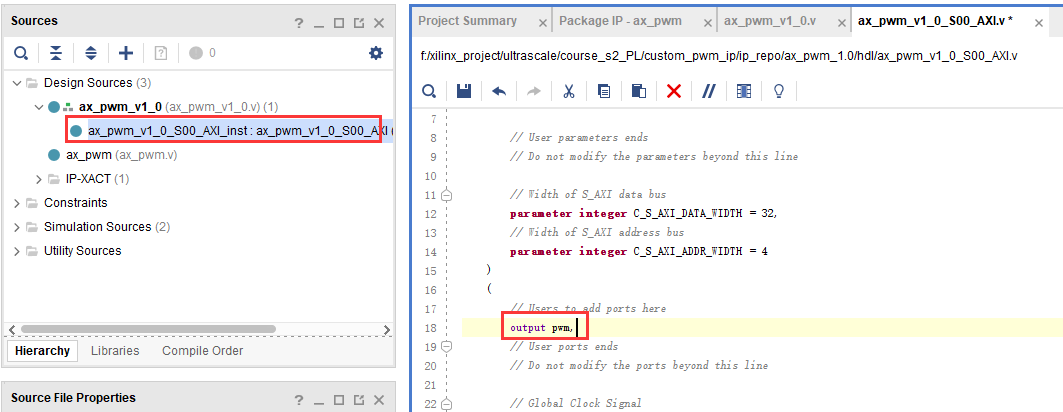

修改“ax_pwm_v1_0_s00_AXI.v”文件，添加pwm端口，这个文件是实现AXI4 Lite Slave的核心代码

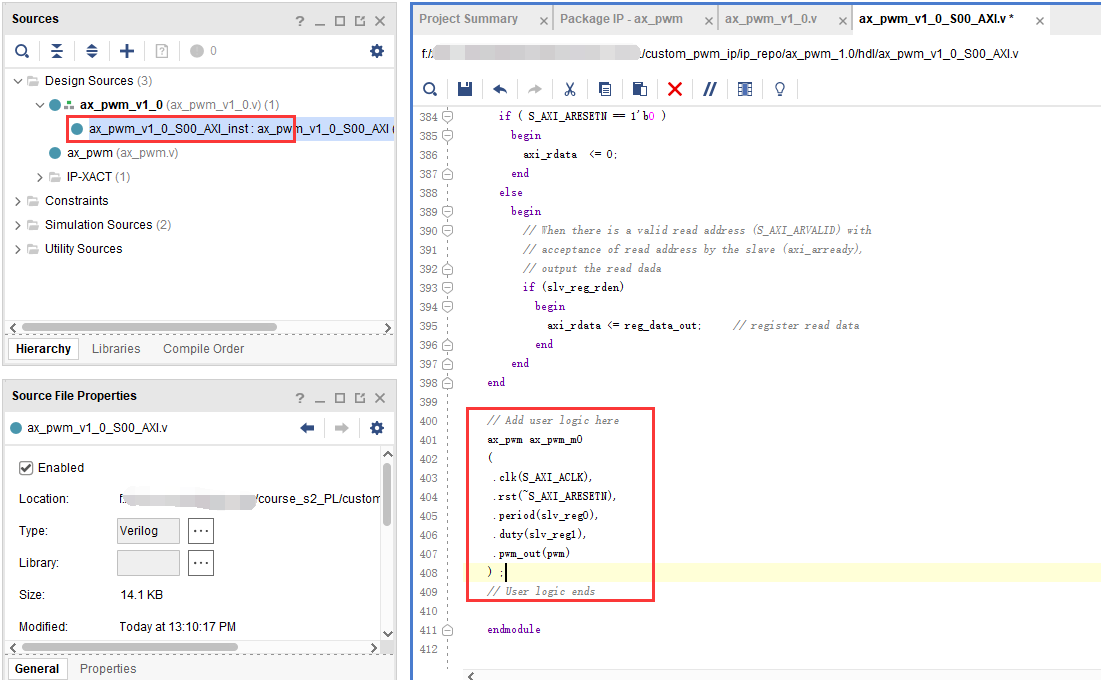

修改“ax_pwm_v1_0_s00_AXI.v”文件，例化pwm核心功能代码，将寄存器slv_reg0和slv_reg1用于pwm模块的参数控制。

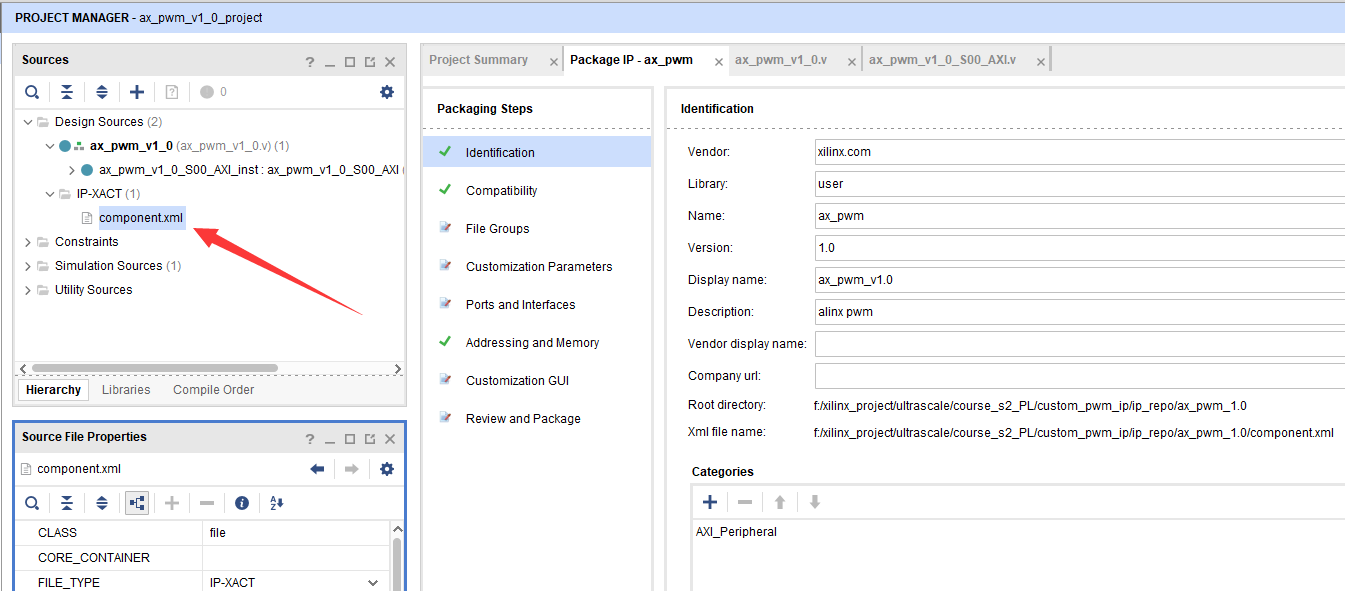

双击“component.xml”文件

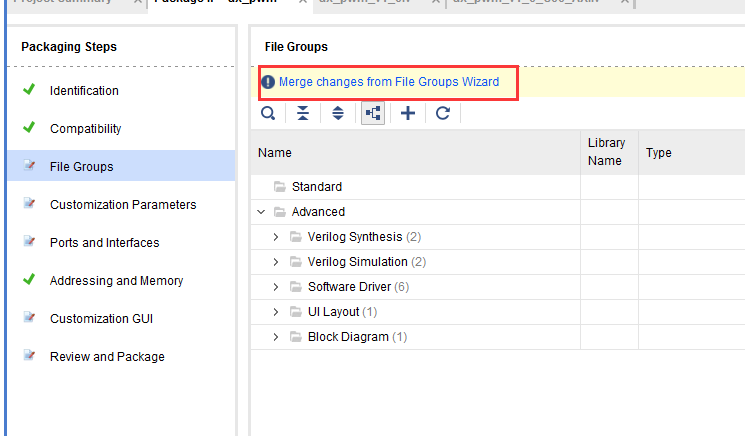

在“File Groups”选项中点击“Merge changers from File Groups Wizard”

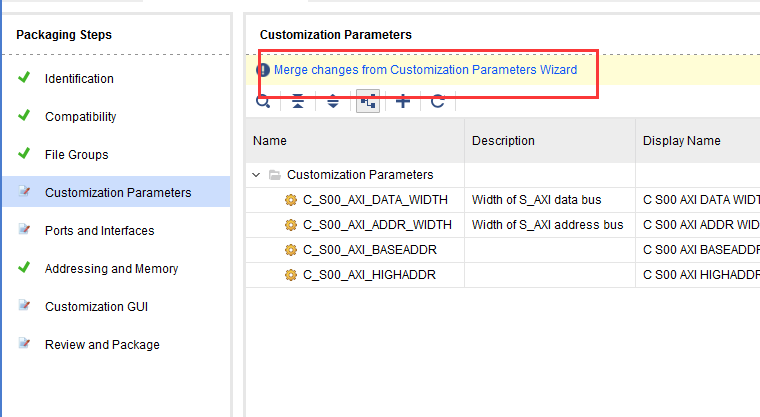

在“Customization Parameters”选项中点击“Merge changes form Customization Parameters Wizard”

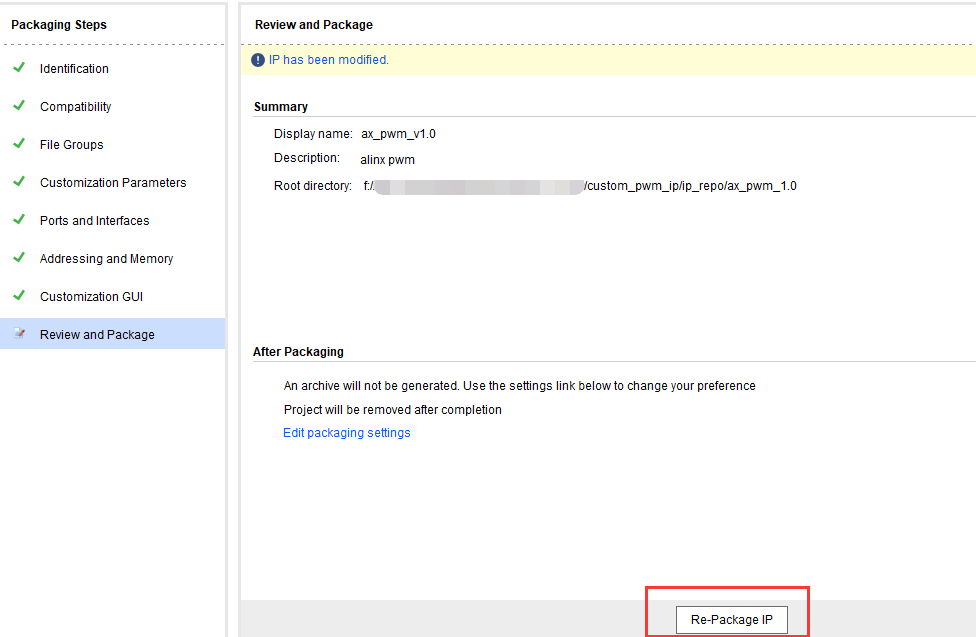

点击“Re-Package IP”完成IP的修改

添加自定义IP到工程#

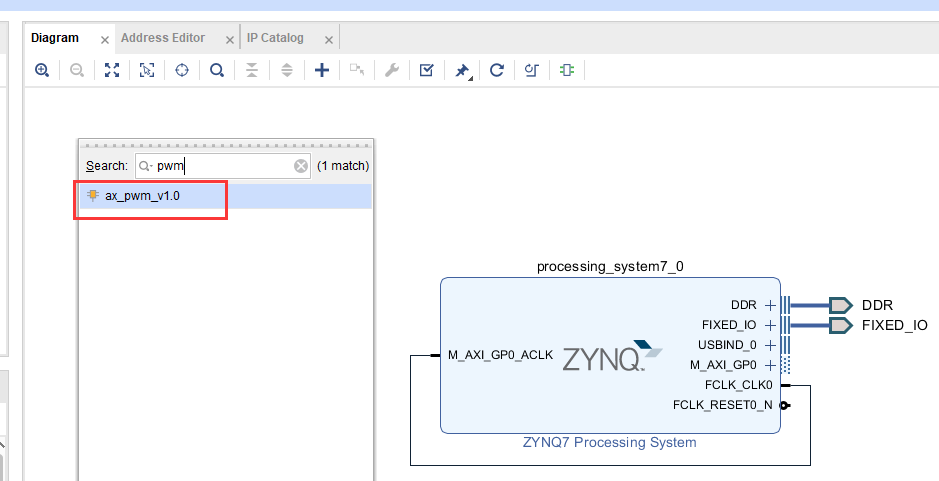

搜索“pwm”，添加“ax_pwm_v1.0”

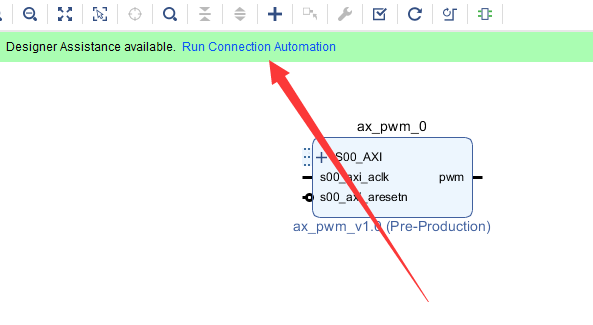

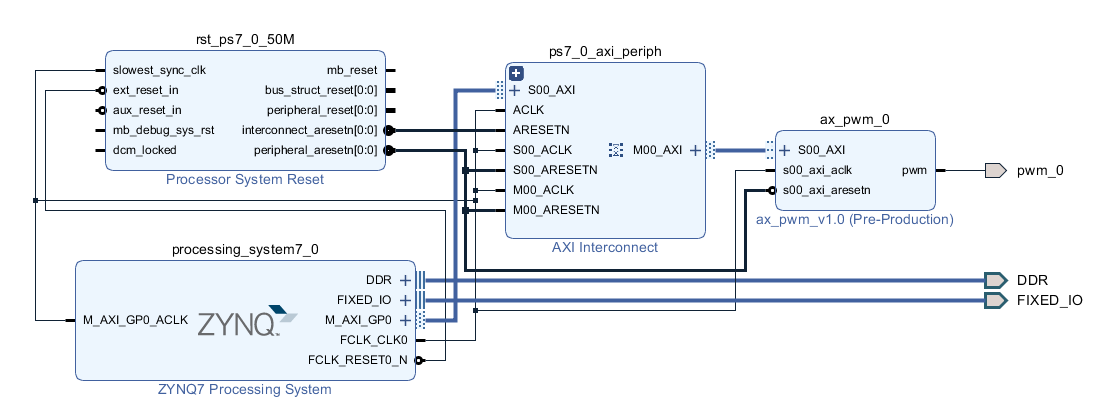

点击“Run Connection Automation”

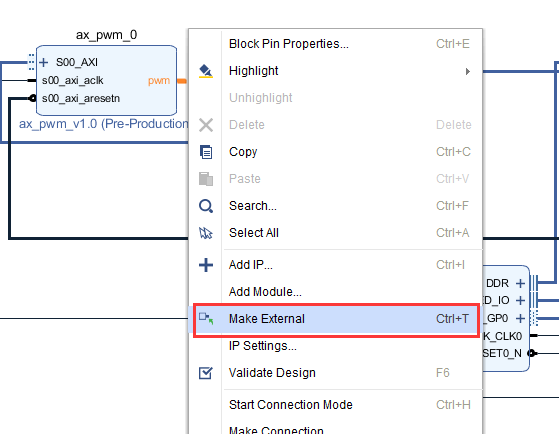

导出pwm端口

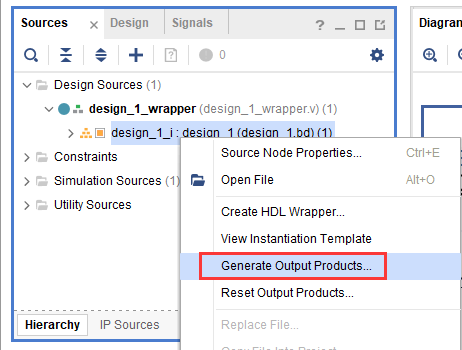

保存设计，并Generate Output Products

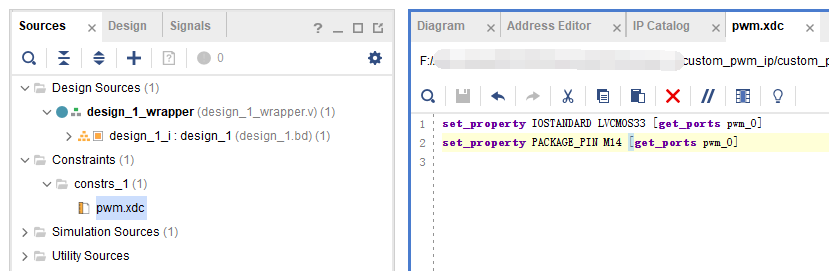

添加xdc文件分配管脚，把pwm_0输出端口分配给PL LED1，做一个呼吸灯

set_property IOSTANDARD LVCMOS33 [get_ports pwm_0]
set_property PACKAGE_PIN M14 [get_ports pwm_0]

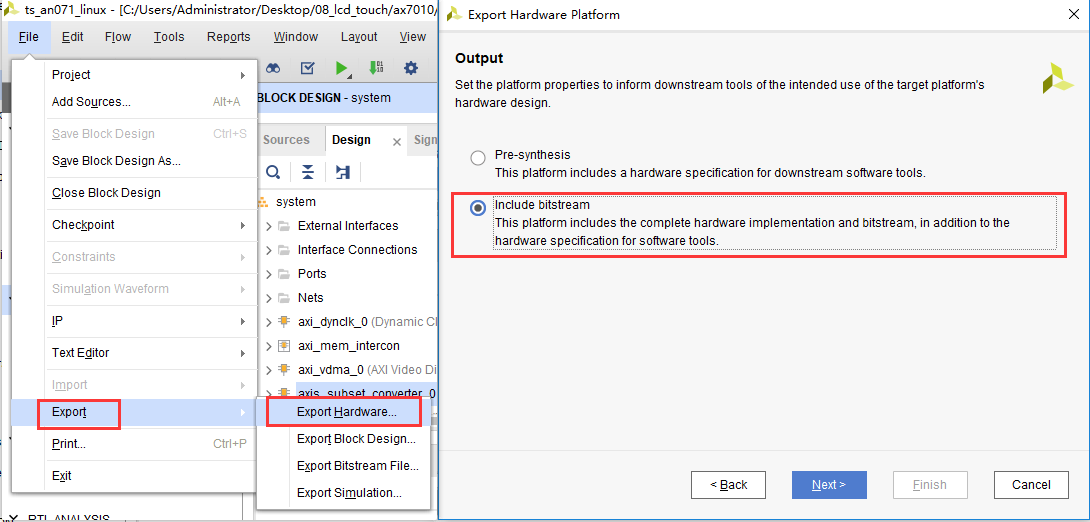

编译生成bit文件，导出硬件

Vitis软件编写调试#

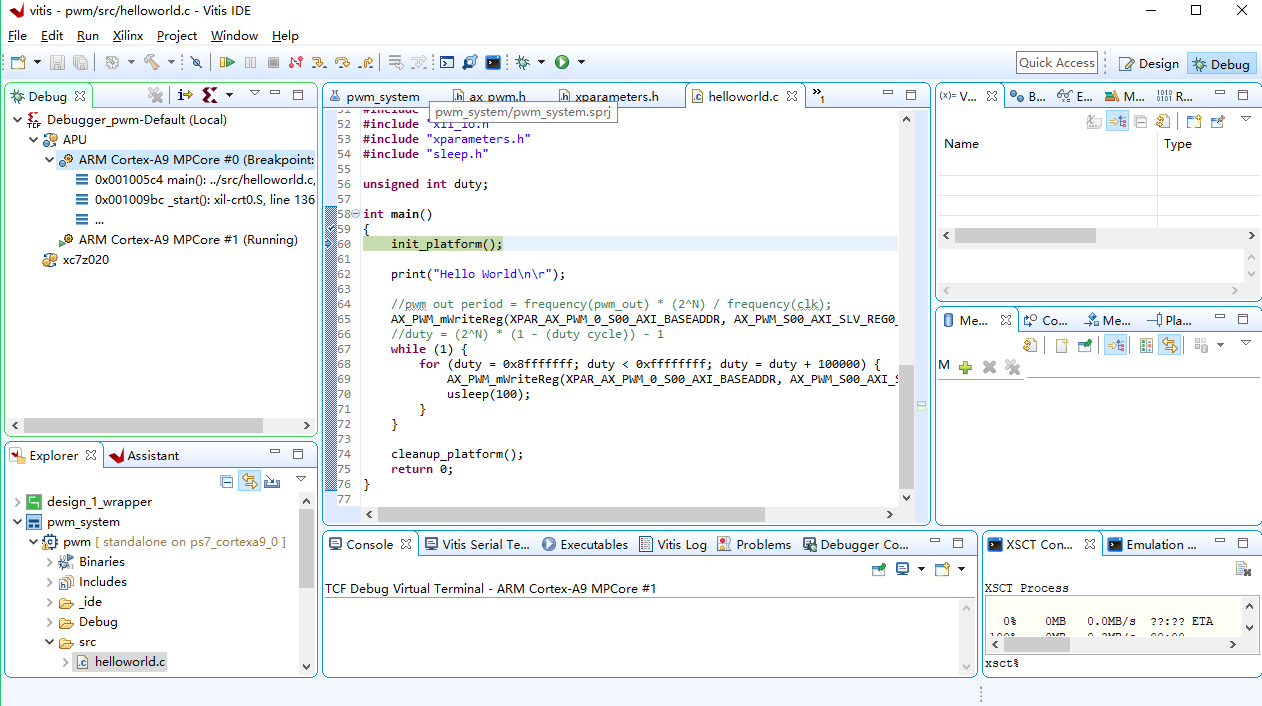

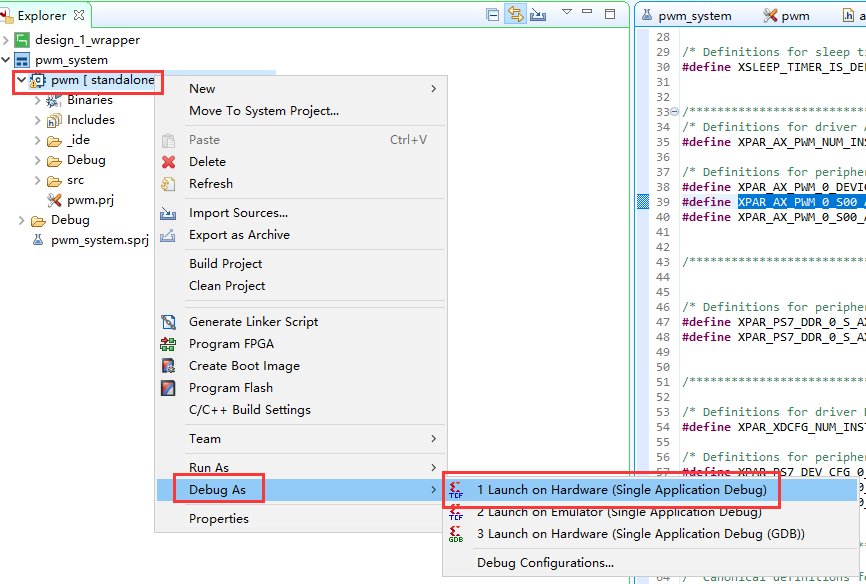

启动Vitis，新建APP，模板选择“Hello World”

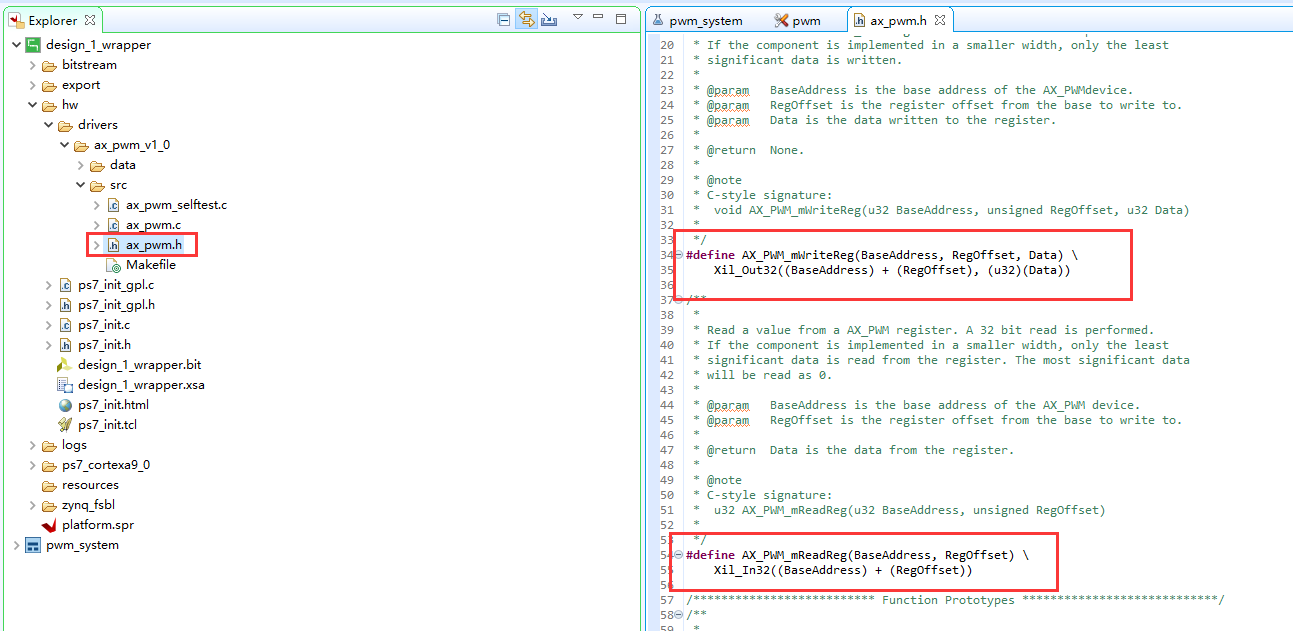

前面的例都是使用xilinx的IP，xilinx大多都提供一套API，对于这个自定义IP，我们需要自己开发，先看看APP的目录下的资源，可以找到一个ax_pwm.h的文件，这个文件里包含里对自定义IP寄存器的读写宏定义

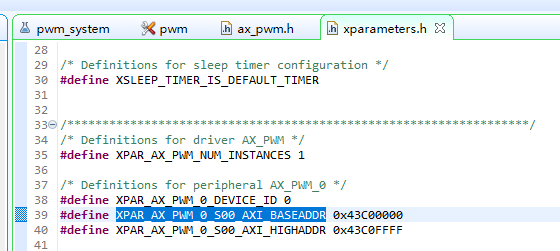

在bsp里找到“xparameters.h”文件，这个非常重要的文件，里面找到了自定IP的寄存器基地址，可以找到自定义IP的基地址。

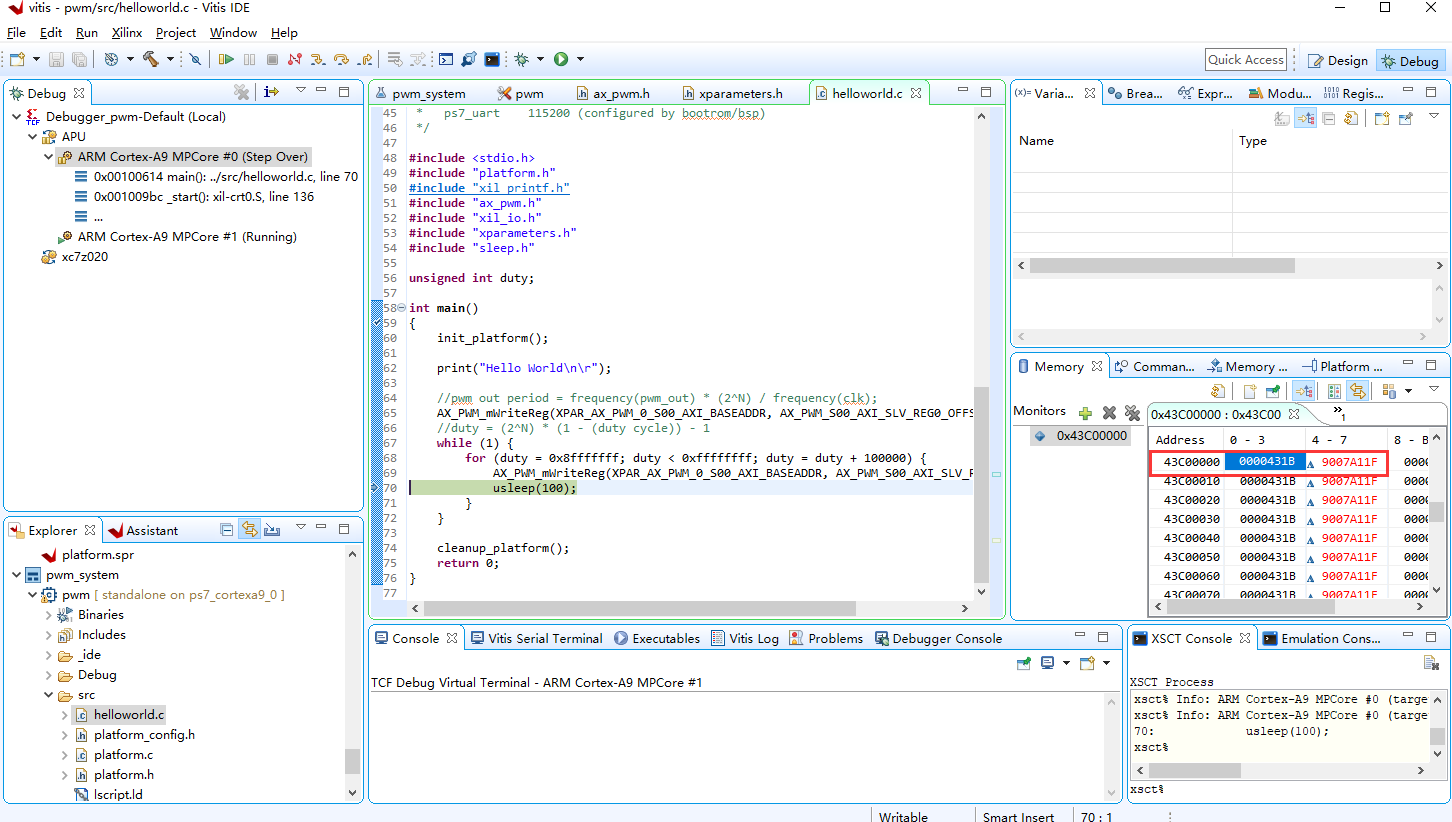

有个寄存器读写宏和自定义IP的基地址，我们开始编写代码，测试自定义IP，我们先通过写寄存器AX_PWM_S00_AXI_SLV_REG0_OFFSET，控制PWM输出频率，然后通过写寄存器AX_PWM_S00_AXI_SLV_REG1_OFFSET控制PWM输出的占空比。

#include <stdio.h>
#include "platform.h"
#include "xil_printf.h"
#include "ax_pwm.h"
#include "xil_io.h"
#include "xparameters.h"
#include "sleep.h"

unsigned int duty;

int main()
{
    init_platform();

    print("Hello World\n\r");

       //pwm out period = frequency(pwm_out) * (2^N) / frequency(clk);
       AX_PWM_mWriteReg(XPAR_AX_PWM_0_S00_AXI_BASEADDR, AX_PWM_S00_AXI_SLV_REG0_OFFSET, 17179);//200hz
       //duty = (2^N) * (1 - (duty cycle)) - 1
       while (1) {
               for (duty = 0x8fffffff; duty < 0xffffffff; duty = duty + 100000) {
                       AX_PWM_mWriteReg(XPAR_AX_PWM_0_S00_AXI_BASEADDR, AX_PWM_S00_AXI_SLV_REG1_OFFSET, duty);
                       usleep(100);
               }
       }

    cleanup_platform();

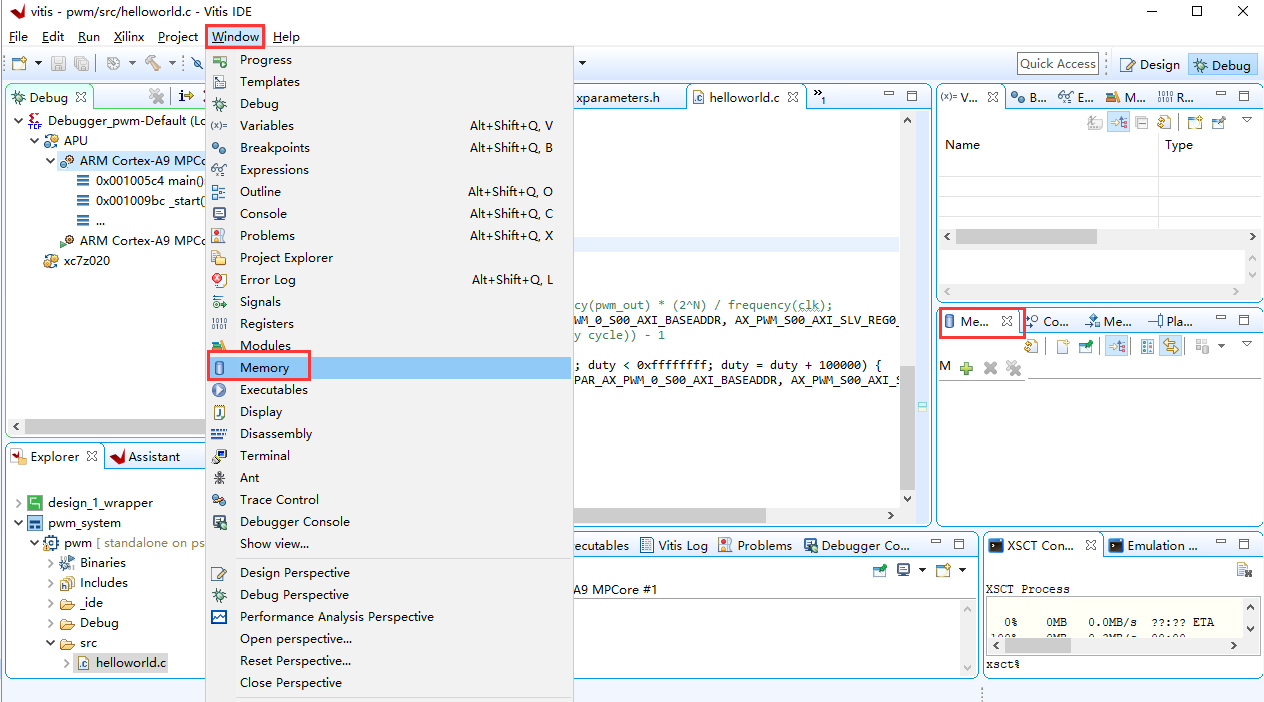

    return 0;
}
