AD9767双通道正弦波产生实验#

实验Vivado工程为“ad9767_dual_sin_wave”。

本章介绍利用AN9767模块实现两路正弦波产生的实验。

硬件介绍#

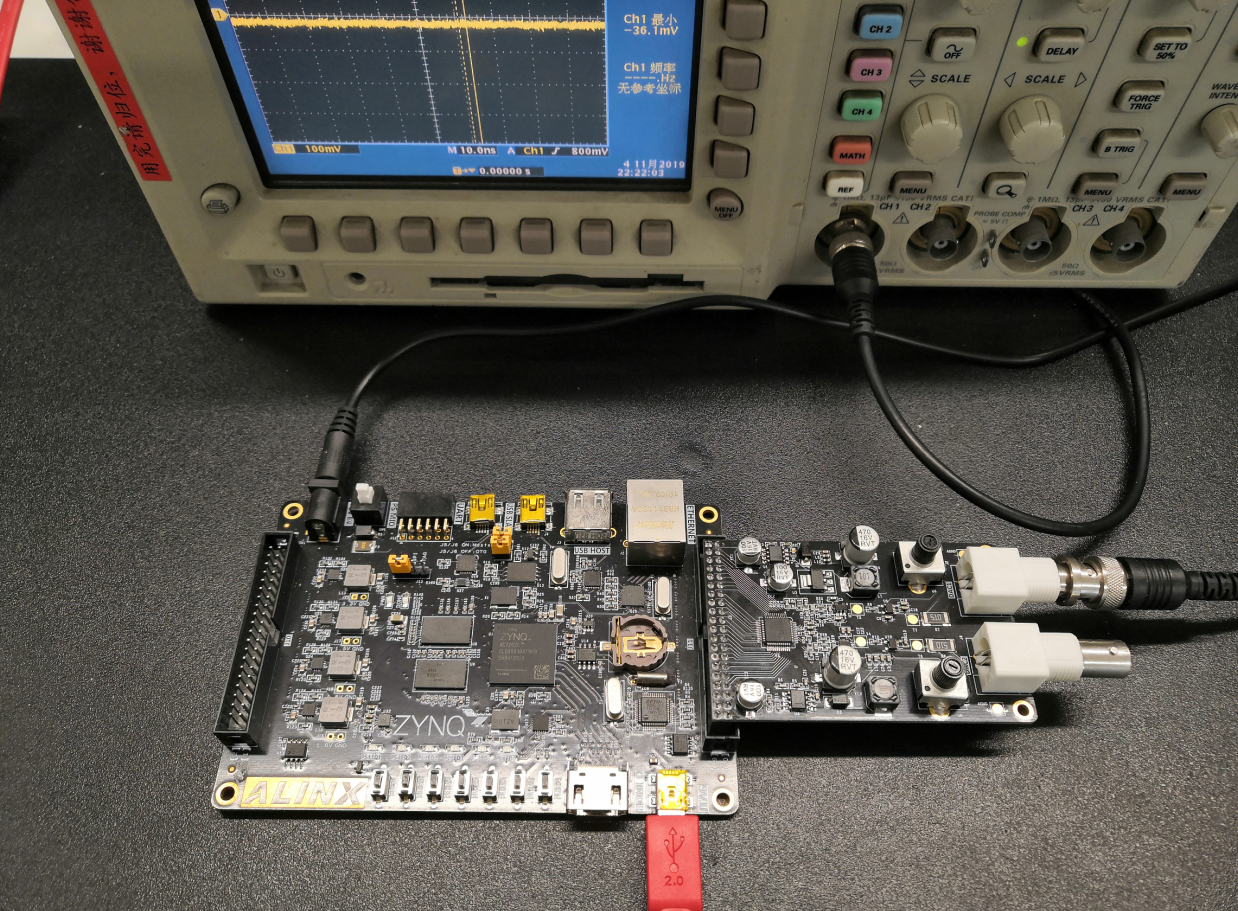

双通道14位DA输出模块AN9767采用ANALOG DEVICES公司的AD9767芯片，支持独立双通道、14位、125MSPS的数模转换。模块留有一个40针的排母用于连接FPGA开发板，2个BNC连接器用于模拟信号的输出。

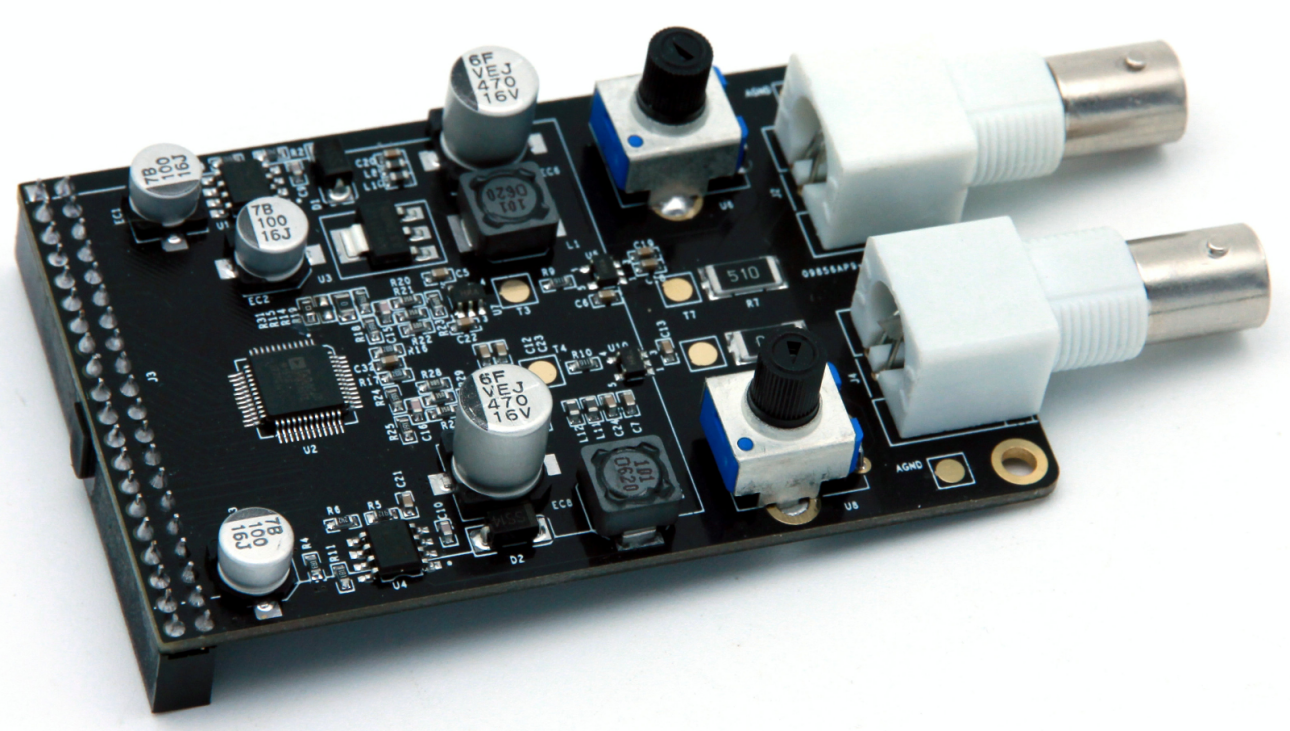

AN9767模块实物照片如下：

AN9767模块正面图

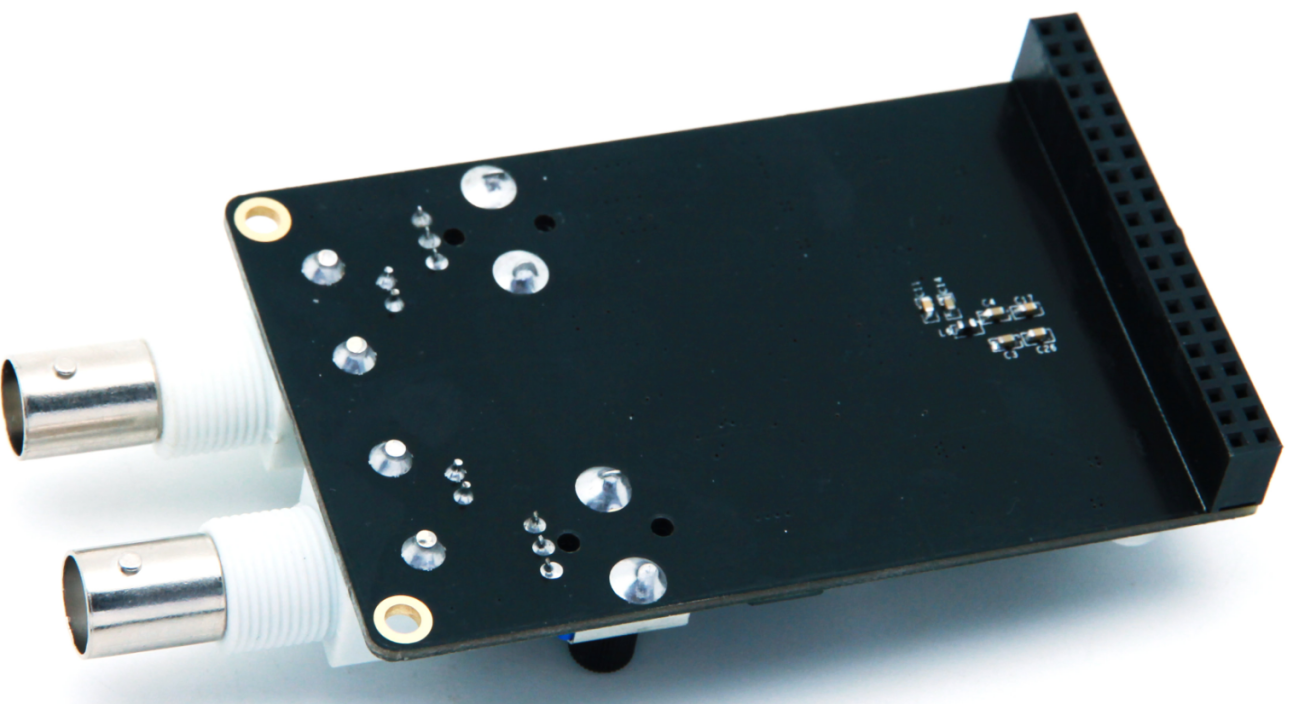

AN9767模块背面图

AN9767模块的参数说明#

以下为AN9767双通道DA模块的详细参数:

DA转换芯片：AD9767；
通道数：2通道；
DA转换位数：14bit；
DA更新速率：125 MSPS；
输出电压范围：-5V~+5V；
模块PCB层数：4层，独立的电源层和GND层；
模块接口：40针2.54mm间距排座，方向向下；
工作温度：-40°~85° 模块使用芯片均满足工业级温度范围
输出接口：2路BNC模拟输出接口（用BNC线可以直接连接到示波器）；

AN9767模块的原理框图#

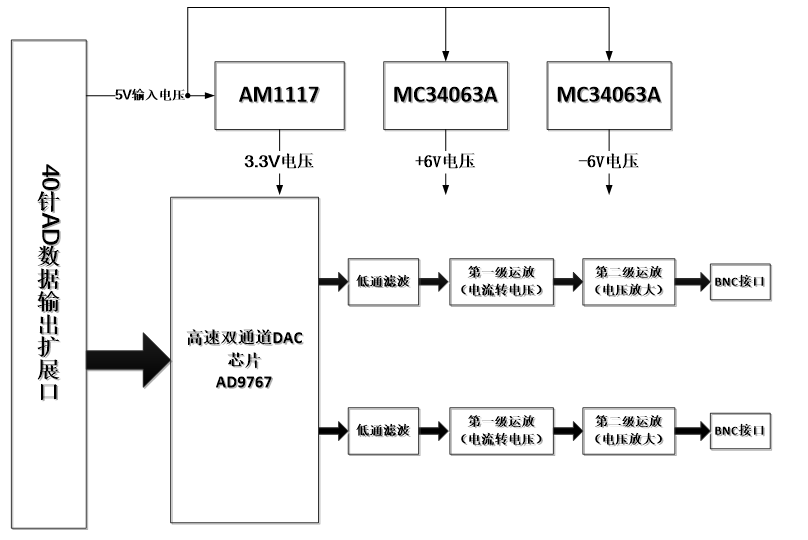

AN9767模块的原理设计框图如下：

AD9767芯片简介#

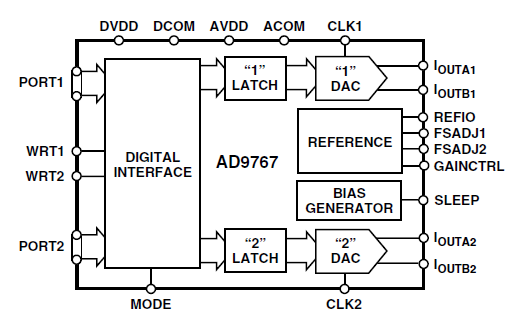

AD9767是双端口、高速、双通道、14位CMOS DAC, 芯片集成两个高品质TxDAC+®内核、一个基准电压源和数字接口电路,采用48引脚小型LQFP封装。器件提供出色的交流和直流性能，同时支持最高125 MSPS的更新速率。AD9767的功能框图如下：

电流电压转换及放大#

AD9767的两路DA输出都为补码形式的电流输出IoutA和IoutB。当AD9767数字输入为满量程时（DAC的输入的14位数据都为高），IoutA输出满量程的电流输出20mA。IoutB输出的电流为0mA。具体的电流和DAC的数据的关系如下公式所示：

其中IoutFS=32 x Iref，在AN9767模块设计中,Iref的值由电阻R16的值决定，如果R16=19.2K，那Iref的值就是0.625mA。这样IoutFS的值就是20mA。

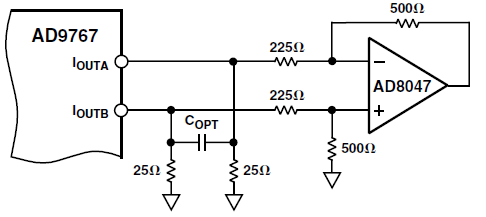

AD9767输出的电流通过第一级运放AD6045转换成-1V~+1V的电压。具体的转换电路如下图所示：

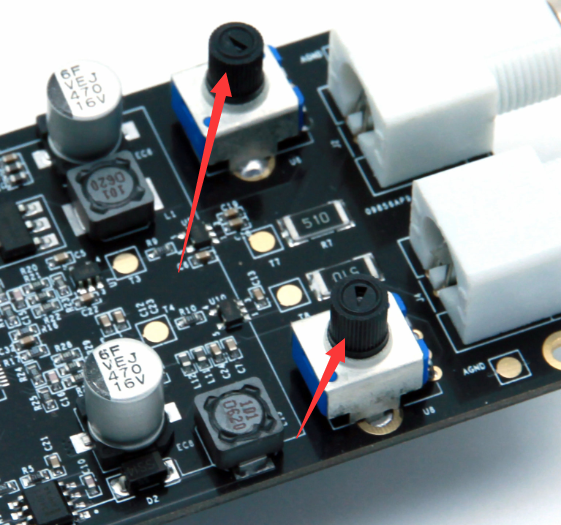

第一级运放转换后的-1V~+1V的电压通过第二级运放变换到更高幅度的电压信号，这个运放的幅度大小可以通过调整板上的可调电阻来改变。通过第二级运放，模拟信号的输出范围高达-5V~+5V。

下表为数字输入信号和各级运放输出后的电压对照表：

D AC数据输入值	AD 9767电流输出	第一级运放输出	第二级运放输出
3 fff(14位全高）	+20mA	-1V	+5V
0(14位全低）	-20mA	+1V	-5V
2000（中间值）	0mA	0V	0V

电流电压转换及放大#

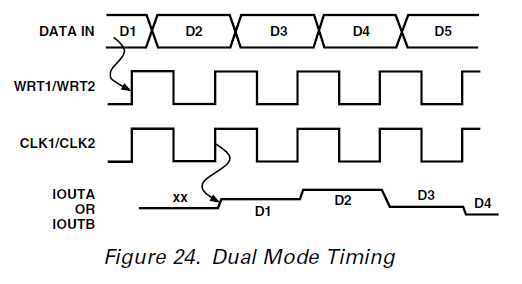

AD9767芯片的数字接口可以通过芯片的模式管脚(MODE)来配置成双端口模式(Dual)或者交叉(Interleaved)模式。在AN9767模块设计中，AD9767芯片是工作在双端口模式，双通道的DA数字输入接口是独立分开的。双端口模式(Dual)的数据时序图如下图所示：

给AD9767芯片的DA数据通过时钟CLK和写信号WRT的上升沿输入到芯片进行DA转换。

程序设计#

例程中提供了AN9767模块的DA测试程序，通过AN9767模块来实现正弦波信号的输出。

正选波测试程序是通过读取FPGA内部的一个ROM中存储的正选波数据，然后把正选波的数据输出到AN9767模块进行数模的转换，从而得到正选波的模拟信号。正选波测试程序的示意图如下:

生成ROM初始化文件#

程序中我们会用到一个ROM用于存储1024个14位的正弦波数据,首先我们需要准备ROM的初始化文件(如果是ALTERA开发板的话是mif文件，如果是Xilinx开发板的话是coe文件)。以下为生成正弦波ROM数据文件的方法：

在软件工具及驱动文件夹下找到工具，其图标如下所示：

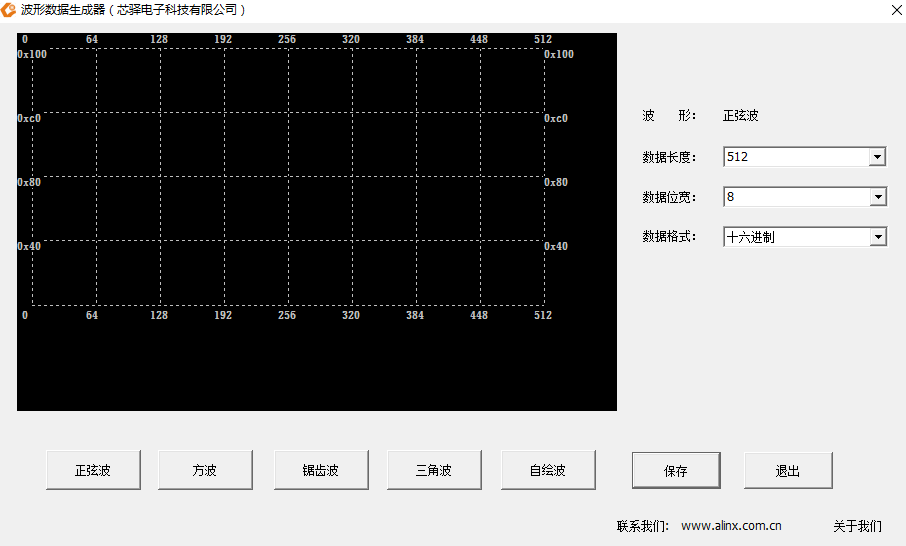

双击.exe打开工具，打开界面如下：

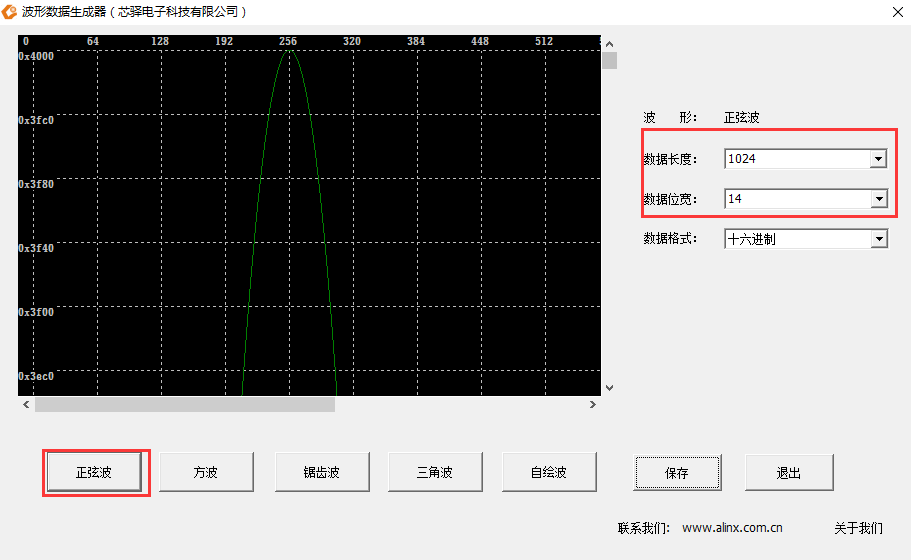

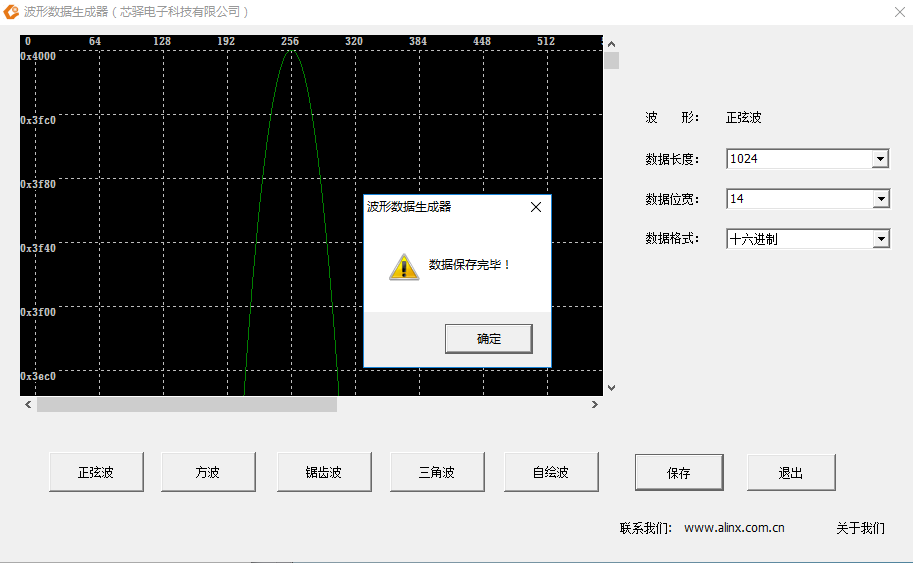

可以根据需要自选波形，本例程中选择正弦波，数据长度1024，数据位宽14，其它默认：

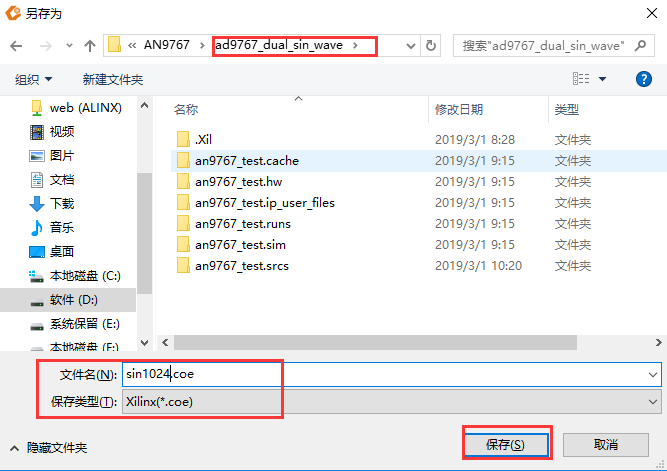

点击保存按钮，将生成的数据文件保存到工程目录文件下（注意保存的文件类型）：

保存后出现如下对话框表示保存成功，点击确定后关闭工具

将 .coe文件保存到生成的Rom IP核中即可，在字符显示实验教程中已做介绍，这里不再重复。

双通道正弦波发生程序#

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
//Two sine wave outputs -10V ~ +10V
//////////////////////////////////////////////////////////////////////////////////
module ad9767_test
(
input sys_clk,                //  input clock  50Mhz

output da1_clk,             //AD9767 CH1 clock
output da1_wrt,             //AD9767 CH1 enable
output [13:0] da1_data,     //AD9767 CH1 data output

output da2_clk,             //AD9767 CH2 clock
output da2_wrt,             //AD9767 CH2 enable
output [13:0] da2_data      //AD9767 CH2 data output

);

reg [9:0] rom_addr;

wire [13:0] rom_data;
wire clk_125M;


assign da1_clk=clk_125M;
assign da1_wrt=clk_125M;
assign da1_data=rom_data;

assign da2_clk=clk_125M;
assign da2_wrt=clk_125M;
assign da2_data=rom_data;


//DA output sin waveform
always @(negedge clk_125M)
begin

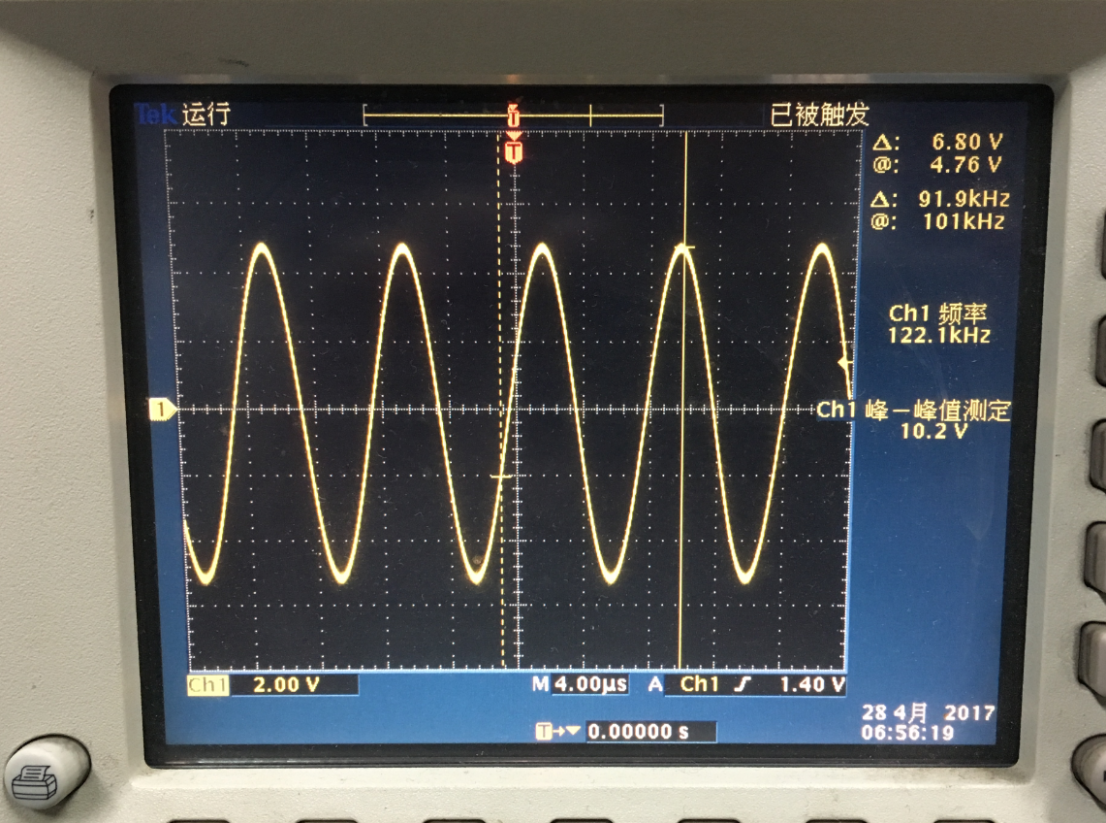

 rom_addr <= rom_addr + 1'b1 ;              //The output sine wave frequency is 122Khz

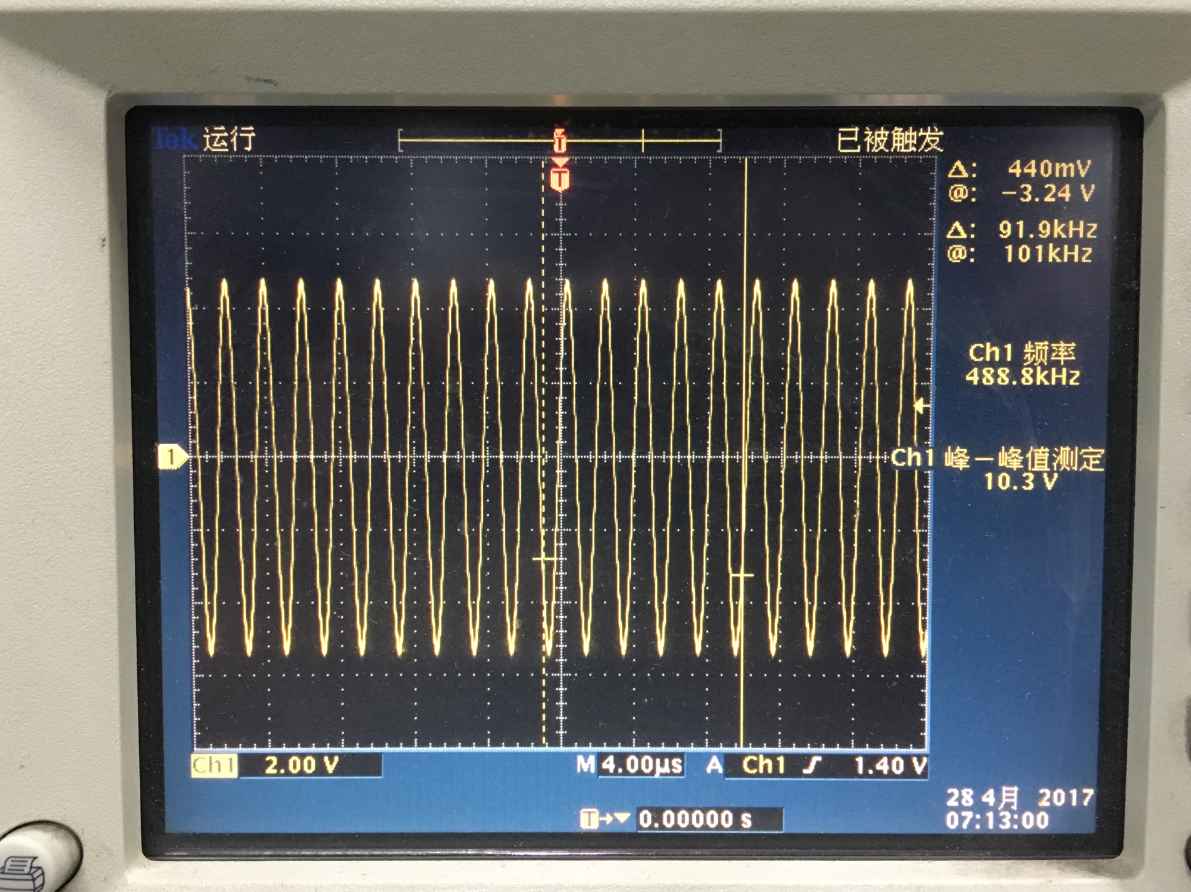

 // rom_addr <= rom_addr + 4 ;              //The output sine wave frequency is 488Khz
 // rom_addr <= rom_addr + 128 ;            //The output sine wave frequency is 15.6Mhz
end



ROM ROM_inst
(
.clka(clk_125M), // input clka
.addra(rom_addr), // input [8 : 0] addra
.douta(rom_data) // output [7 : 0] douta
);


PLL PLL_inst
(// Clock in ports
.clk_in1    (sys_clk        ),      // IN
// Clock out ports
.clk_out1   (               ),      // OUT
.clk_out2   (clk_125M       ),     // OUT
// Status and control signals
.reset      (1'b0           ),      // IN
.locked     (               )
);

endmodule
