基于寄存器操作自定义Overlays

基于寄存器操作自定义Overlays#

本章内容讲解如何把通用的vivado工程导入到PYNQ，这是大家学习PYNQ梦寐以求的事情。

vivado工程#

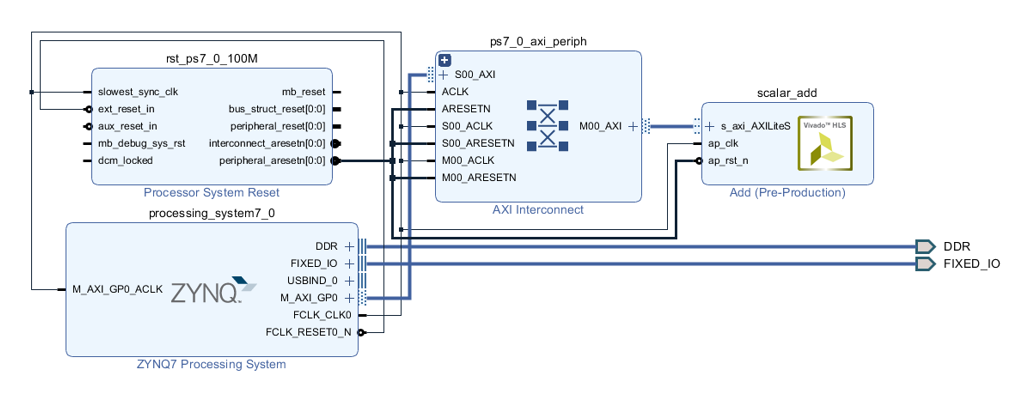

如下图所示，vivado工程里核心模块是一个自定义IP，使用HLS编写，主要功能是完成c = a + b，前面已经说过，xilinx只提供了python寄存器、dma、vdma底层封装，也就是说不是所有vivado工程都能直接导入到PYNQ，只能是一些寄存器读写，dma操作的工程。

../_images/image1202.png

hls和vivado工程建立不是本教程关注的重点，如何使用hls和vivado可以参考其他教程，这里做个简单介绍。

在给的资料overlay_tutorial_17_4目录中有一下内容，ip为hls编写的ip源码，overlays为overlays的vivado工程和tcl文件。build_all.tcl脚本为hls编译、vivado工程编译脚本。

../_images/image2168.png

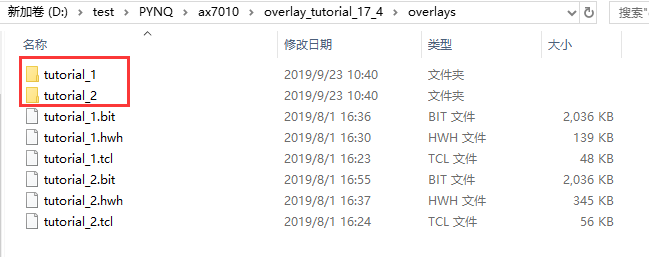

给的例程中已经编译完成，生成了tutorial_1、tutorial_2、tutorial_1.bit、tutorial_1.hwh、tutorial_2、tutorial_2.bit、tutorial_2.hwh，如果要再次编译，需要先删除这些文件。tutorial_1.bit、tutorial_1.hwh是本教程需要用到的2个文件、tutorial_2.bit、tutorial_2.hwh是后续教程需要用到的文件。

../_images/image3147.png

对于bit文件我们已经非常熟悉了，hwh文件前面也有概述，这里再说明一下，hwh文件是描述硬件连接信息的xml文档，通过hwh文件可以获取到硬件设计中的IP信息、寄存器信息、中断信息，PYNQ框架通过解析hwh文件自动匹配相关的IP驱动、自动获取IP的地址信息等。

建立botebook#

  1. 使用浏览器登录PYNQ notebook

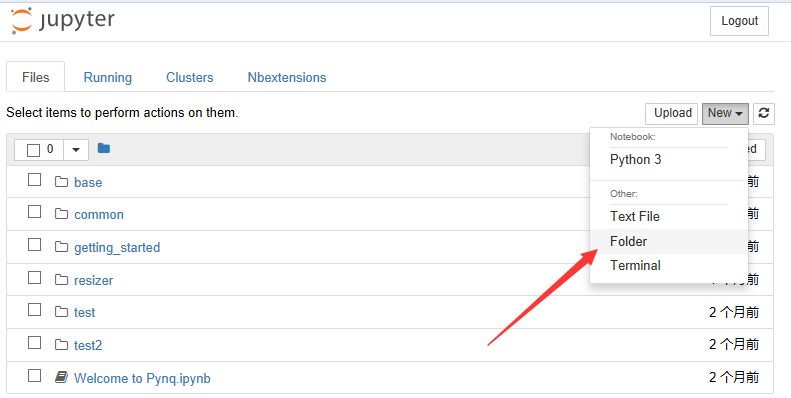

  2. 使用“New -> Folder”创建一个新文件夹

../_images/image4123.png

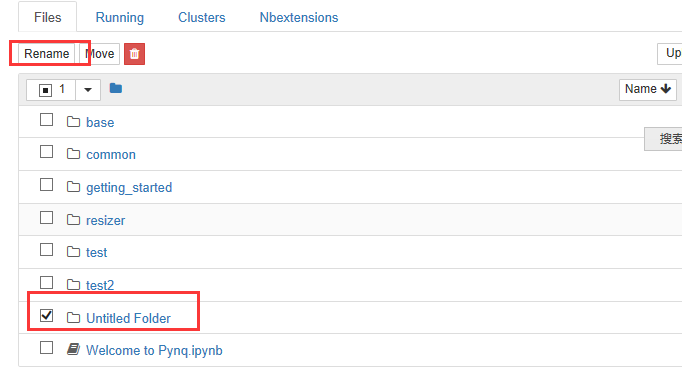

  1. 重新命名为“overlay_tutorial”

../_images/image597.png

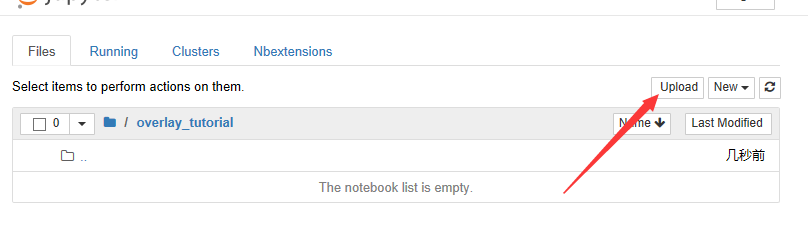

  1. 进入目录“overlay_tutorial”，点击“Upload”上传文件

../_images/image687.png

  1. 把tutorial_1.bit、tutorial_1.hwh都选择上传，然后点击“Upload”

../_images/image780.png

  1. 上传完成

../_images/image874.png

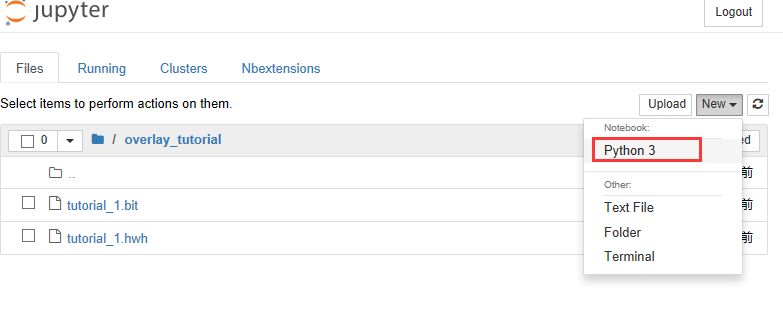

  1. 新建一个Notebook

../_images/image966.png

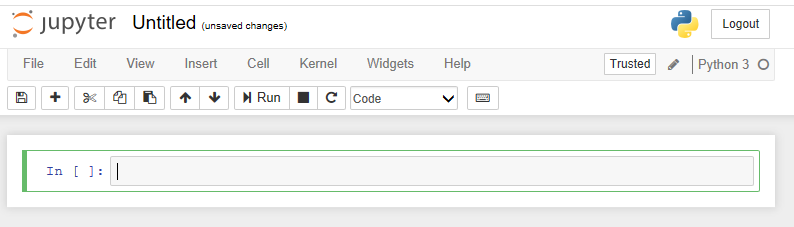

  1. 弹出notebook编辑界面，默认是一个Code类型的cell，

../_images/image1061.png

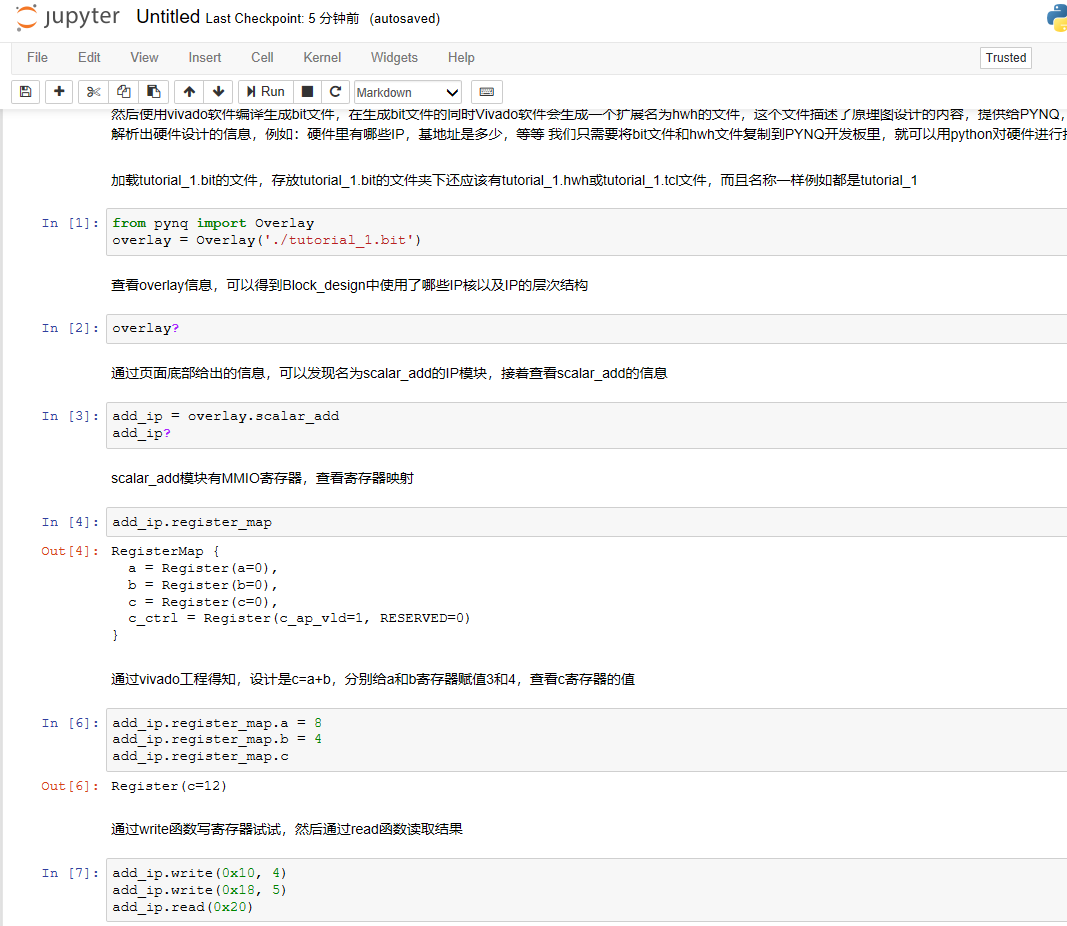

  1. 开始编辑Notebook，编辑过程比较简单，类似于word的使用，编辑过程不是教程重点

../_images/image11101.png

  1. 由于notebook里有详细的注释、这部分python程序不再讲解

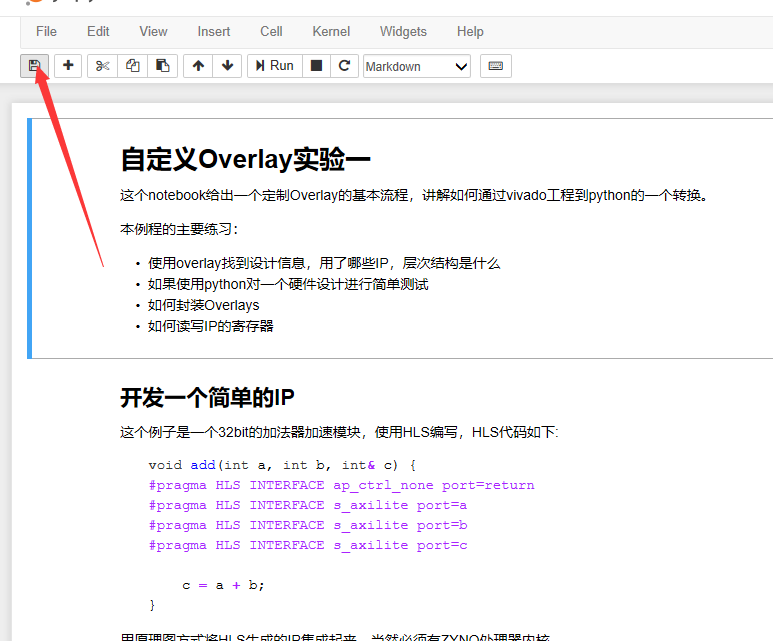

  2. 最后不要忘了点击保存

../_images/image1259.png

  1. 为了方便记忆，将刚才botebook修改为” tutorial_1.ipynb”

../_images/image1355.png

  1. 通过samba访问 \\192.168.x.xxx\xilinx\jupyter_notebooks\overlay_tutorial，可以找到我们上传和新建的文件，samba访问前面已经讲过，账号为xilinx、密码为xilinx。
