实验Vivado工程为“ad7606_lwip”。

本章以AN706模块为例，介绍将ADC采集的数据通过以太网传输到上位机。传输协议请参考AN108以太网传输实验的制定传输协议一节，不再赘述。

硬件环境搭建#

基于AN706 SG DMA的工程，将显示部分的的模块都删除，最终连接结果如下：

../_images/image1166.png

只保留AD7606引脚绑定

../_images/image2140.png

重新生成下载文件，导出硬件信息。

Vitis程序开发#

ADC采集部分#

  1. ADC的采集在前面已经讲过，在本章的Vitis中加入dma_bd和adc_dma.h

../_images/image3122.png

  1. 在main.c文件的main函数中，中断初始化，进行DMA的初始化，中断连接，建立BD链表

../_images/image490.png

LWIP控制部分#

LWIP控制部分请参考AN108以太网传输，基本一致。

需要注意的是上位机设置的缓存大小为1MB，由于AD7606的采样速度比较低，为了上位机显示效果，将adc_dma.h中的采样数设置成1024*32

../_images/image573.png

在lwip_app.c文件的while循环中，只取了CH1的数据。

../_images/image664.png

板上验证#

  1. 连接开发板如下所示，需要保证PC网卡为千兆网卡，否则会因为网络速度过低，导致无法显示。将AN706模块插到扩展口，连接SMA接口到波形发生器，为了方便观察显示效果，波形发生器采样频率设置范围为50Hz~10KHz，电压幅度最大为10V

../_images/image760.png

AX7015硬件连接图

../_images/image855.png

AX7021硬件连接图（J15扩展口）

../_images/image950.png

AX7020/AX7010硬件连接图(J11扩展口)

../_images/image1046.png

AX7Z035/AX7Z100硬件连接图

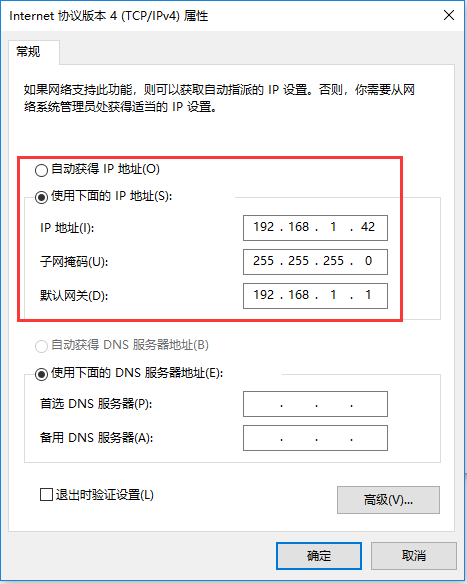

2. 如果有DHCP服务器，会自动分配IP给开发板；如果没有DHCP服务器，默认开发板IP地址为192.168.1.11，需要将PC的IP地址设为同一网段，如下图所示。同时要确保网络里没有192.168.1.11的IP地址，否则会造成IP冲突，导致无法显示。可以在板子未上电前在CMD里输入ping 192.168.1.11查看是否能ping通，如果ping通，说明网络中有此IP地址，就无法验证。没有问题之后打开putty软件。

../_images/image1167.png

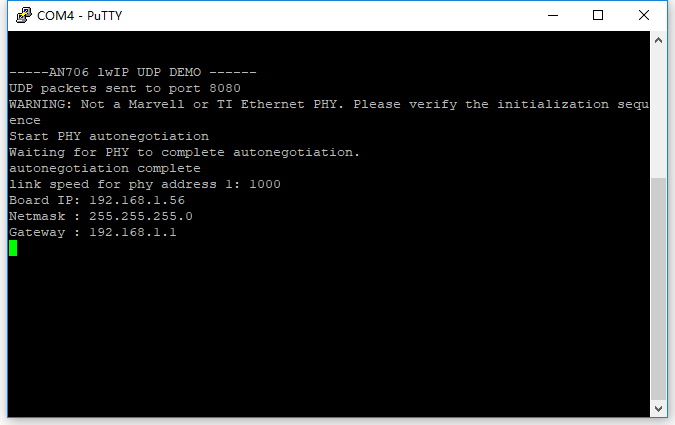

  1. 下载程序到开发板，在putty中可以看到打印信息如下

../_images/image1246.png

  1. 在工程目录下，打开示波器.exe

../_images/image1344.png

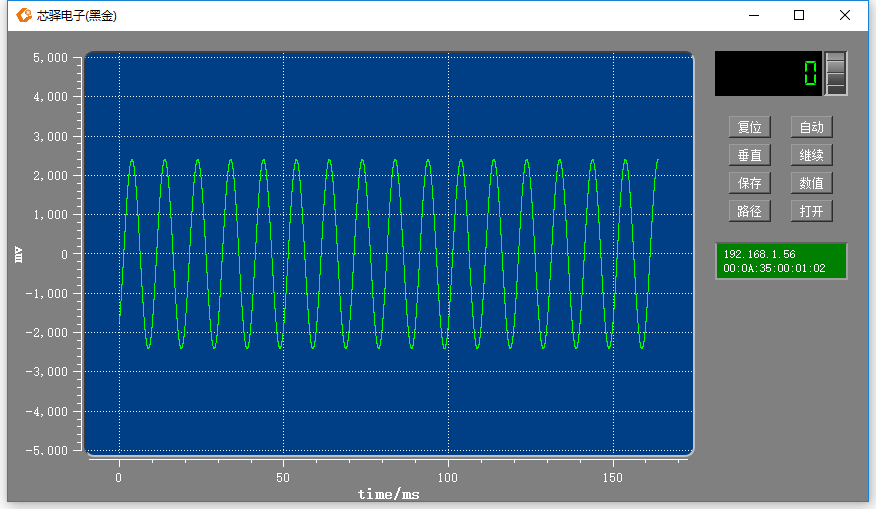

  1. 显示结果如下

../_images/image1438.png

上位机软件使用方法，请参考AN108以太网传输的上位机软件使用说明一节。
