制作QSPI Flash启动的Linux

制作QSPI Flash启动的Linux#

实验Vivado工程为“linux_base” ,在vivado.zip压缩包中。

实验petalinux工程相关文件夹为“ax_peta_qspi”

前面教程讲解的Linux都是在SD里启动，本实验讲解如何使用Petalinux制作一个从QSPI Flash启动的Linux。

创建Petalinux工程#

前面的HDMI教程中我们建立了一个基于BSP包创建的工程，这里我们可以直接使用该工程，后面如果需要创建新的工程，工程配置又和之前工程差别不大的情况下，就可以直接使用之前的工程，当然也可以用对应章节资料的BSP包重新创建工程。

配置编译Petalinux#

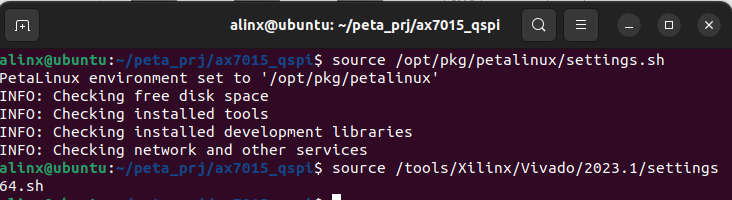

  1. 使用下面命令设置环境变量

source /opt/pkg/petalinux/settings.sh

source /tools/Xilinx/Vivado/2023.1/settings64.sh
../_images/image1187.png

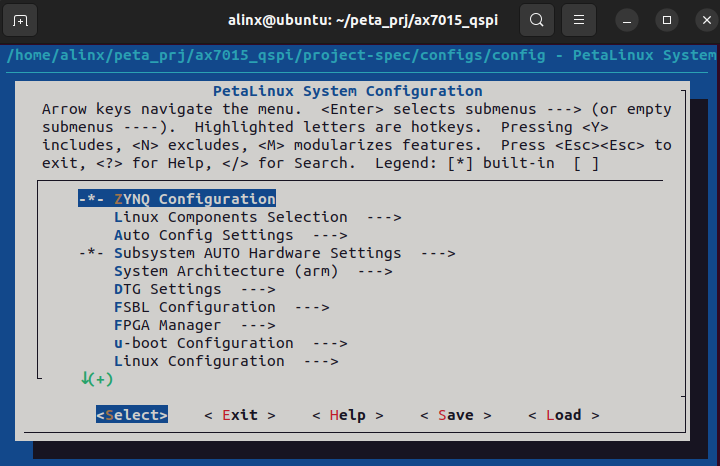

  1. 使用petalinux-config命令配置Petalinux

../_images/image2155.png

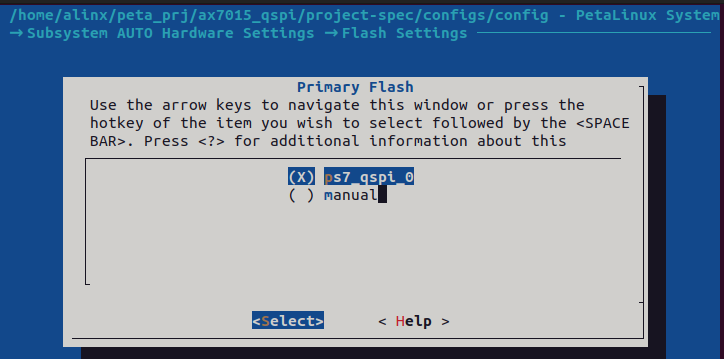

  1. 在Subsystem AUTO Hardware Settings —> Flash Settings —> Primary flash 选项中选择要使用的flash设备

../_images/image3135.png

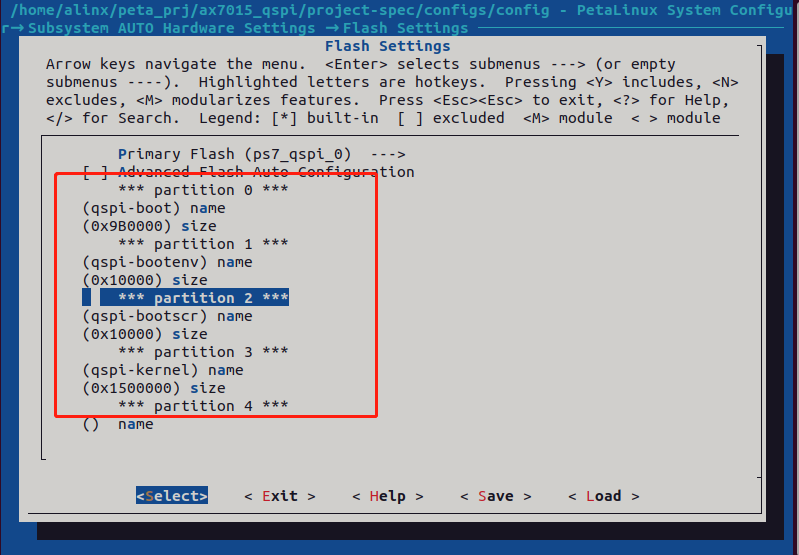

  1. Subsystem AUTO Hardware Settings → Flash Settings中可以修改QSPI flash的分区，需要按照下图调整一下大小，注意：u-boot的默认加载地址为0x9C0000。

../_images/image4106.png

  • boot分区中存放描述FPGA的.bit文件、u-boot、fsbl、设备树.dtb等文件。boot分区的大小需要大于这些文件大小总和，需要根据实际情况修改。

  • bootenv分区存放u-boot的环境变量，根据实际情况修改。

  • kernel分区存放image.ub，分区大于image.ub即可，需要根据实际情况修改。

  • bootscr分区存放boot.scr，分区大于boot.scr即可，需要根据实际情况修改。

  • 另外需要注意，所有打包文件的大小总和，不能超过flash的大小。

  1. 在u-boot Configuration → u-boot script configuration → QSPI/OSPI image offsets中更改下图中的QSPI/OSPI fit image offset选项，将偏移量改为0x9D0000，放在boot.scr文件的后面，需要与上一步中的地址对应。

../_images/image587.png

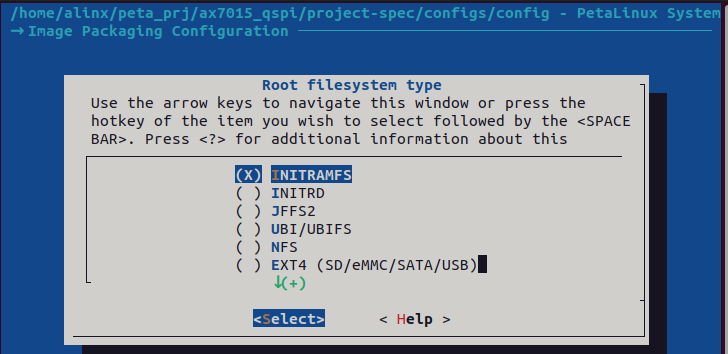

  1. 在Image Packaging Configuration —> Root filesystem type选择INITRAMFS，使用RAM类型的根文件系统，这样就可以方便打包烧写到QSPI Flash。

../_images/image679.png

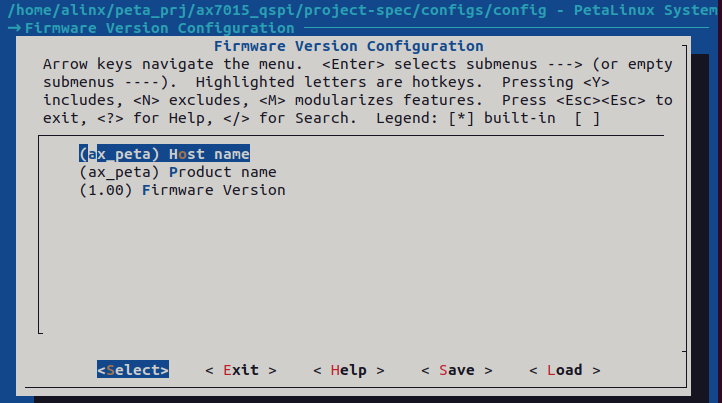

  1. 在Firmware Version Configuration —> 中可以修改Host name等信息

../_images/image773.png

  1. 保存后，使用petalinux-build命令编译工程

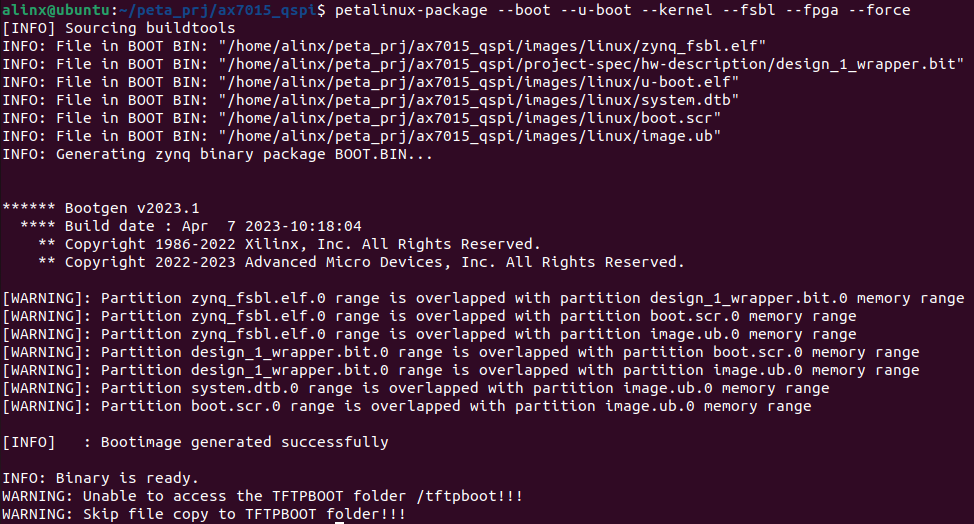

  2. 编译成功后，使用下面命令合成BOOT.bin，使用–kernel选项把内核编译进BOOT.bin，此处参照官方文档进行了内核偏移量的指定，不然会打包不成功。

petalinux-package –boot –u-boot –kernel –fsbl –fpga –force
../_images/image866.png

  1. 可以参考S2教程“固化程序”章节内容将 BOOT.bin 烧写到 QSPI Flash。

  2. 调整启动模式为QSPI，将跳线帽接到QSPI启动。
